27. 콜리전 셋업 (feat. 헐 개수의 영향, 물리엔진 적용, walkable angle, 보이지 않는 벽 셋팅)





- 콜리전 핵심 개념 (헐, 헐 개수의 영향, PC 최적화)



[헐 이란?]

삼각형 조각 하나 = 헐



[헐과 퀄리티, 최적화의 관계]

'헐' 이 많을 수록 > 삼각형 많아지고 > 걸어다니는게 정확해짐,

다만, '헐' 이 많을 수록 > PC 최적화 마이너스



[권장 헐 개수]⭐⭐⭐⭐⭐

* so, 16 / 16 or 32/32 사이⭐⭐⭐⭐⭐ 에서 마무리 하는게 좋음





- 콜리전 셋업의 중요성

플레이어 이동 반경 제한 > 플레이어의 '플레이 경험에 직접적 영향





- 콜리전 셋업 '방법'



[방법]

'플레이어 콜리전' 클릭 > 현재 환경에서의 콜리전 확인



💥 퀵셀에서 다운 받은 애셋은 > 콜리전 작업 꼭 해야함.

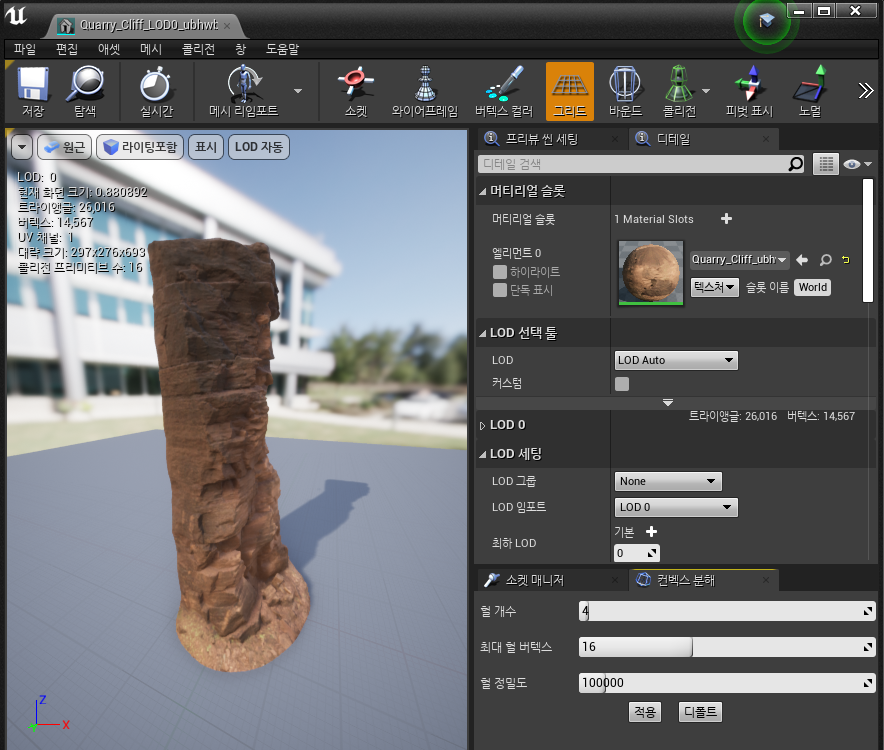

헐 개수 16 / 최대 헐 버텍스 16 > 정밀도 셋팅 > 적용 > 저장





cf. 궁금증 : 왜 스태틱 메시로 가서 해야 할까?

'콜리전의 기능' 은 '부딪힘' 을 만들어주는 것.

'부딪힘' 은 텍스처, 색상 등에 의해 일어나는게 아니라, '그 사물 자체' 와 일어난다.

그래서, '해당 actor 의 스태틱 메시' 에서 셋팅을 변경한다고 생각한다. (dj)



✔ 하나의 애셋을 > 복사 붙여넣기 하면 > 하나의 애셋에 콜리전 작업을 해줘도 > 다른 곳들에 공통적으로 적용될 수 있음!

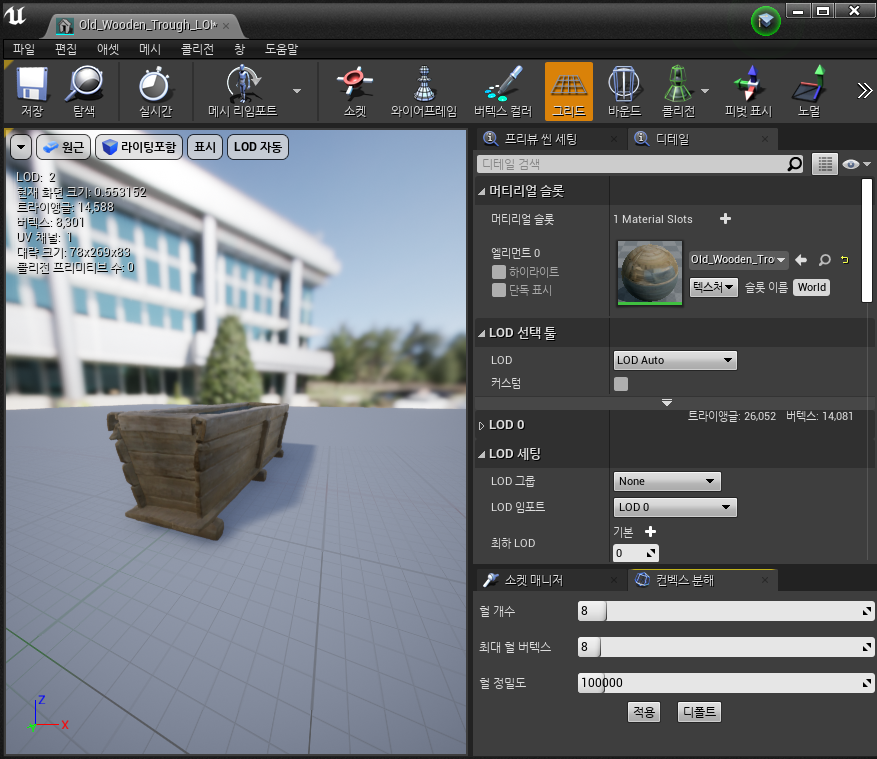

*작은 물체는 헐 개수를 8개 정도만

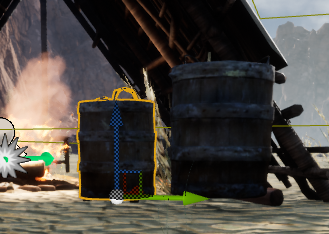

- 응용 : 작은 물체 콜리전 셋업 > 물리엔진 효과 적용

[방법]

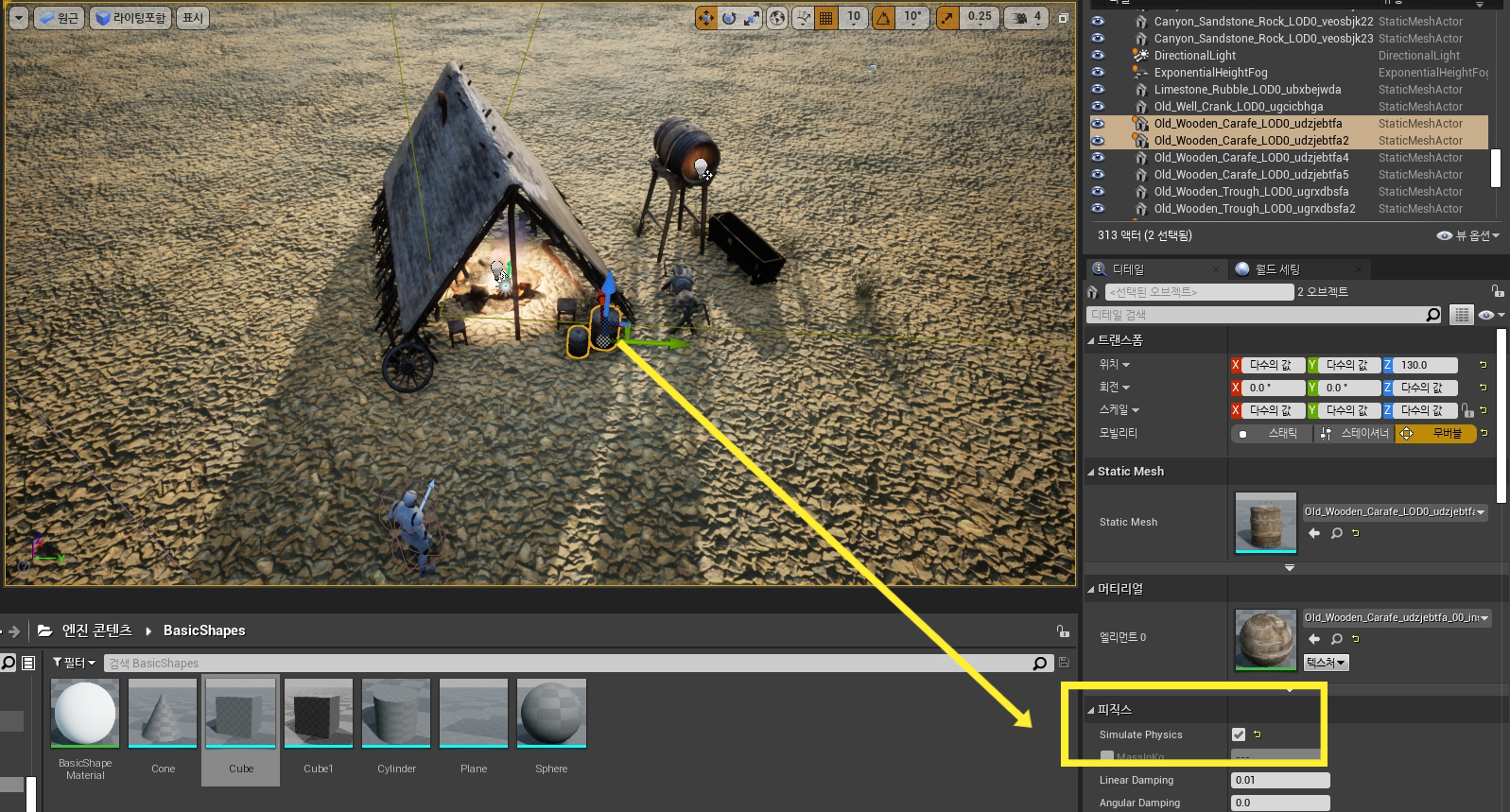

simulate physisc ON

[효과]

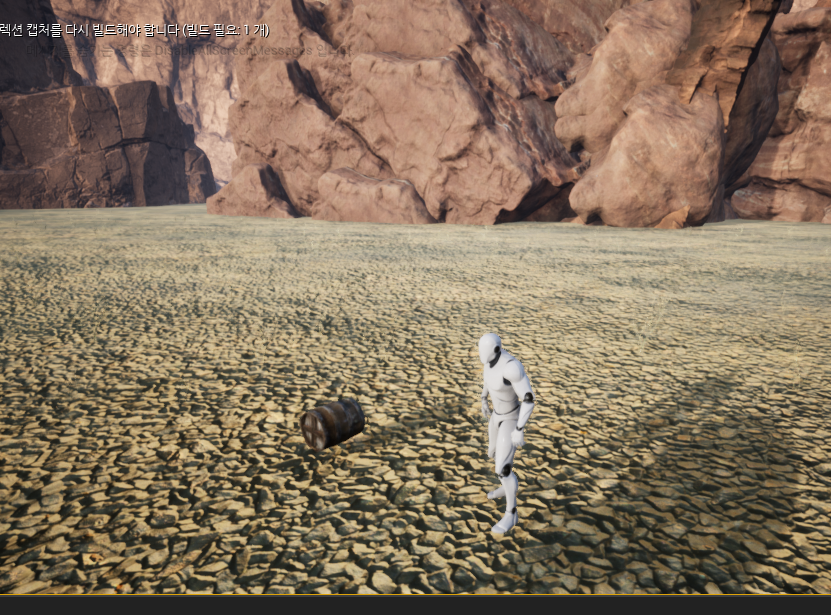

물통을 이리저리 찰 수 있음



[유의점]

1. object 가 겹치있지 않게 셋팅

2. 바닥과 조금 떨어져서 (왜냐면, 바닥에도 콜리전이 있기 때문)

     (응용해서 생각하면 > 콜리전이 있는 물체들끼리 가까우면 > '물리엔진 on' 되었을 경우 > 원하는 대로 움직이지 않을 가능성이 있음)

3. mass in KG 셋팅 > 무게 에 따라서, '튀어가는 무게감' 을 컨트롤 할 수 있게 됨.







- 트러블 슈팅 : 캐릭터가 올라갈 수 있을 것 같은데, 올라가지 못 하는 경우

[문제 상황]

헐과 헐 사이 틈에 걸리면
캐릭터가 올라갈 수 있을 것 같음에도,
올라가지 못 하는 현상이 발생







[해결책]

1. 콜리전을 수정

최대한 시각적으로 보이는 것과 비슷하게, > 헐 개수를 높여서 > 콜리전을 만든다.



2. 캐릭터의 Walkable floor angle 조정





[캐릭터의 Walkable floor angle 조정]

*캐릭터 > character movement 컴포넌트 > walkable floor angle 조절



*angle 44.7 도의 의미?

1) 경사 44.7 이하 > 자연스럽게 걸을 수 있음

2) 경사 44.7 이상이면, a) 점프 b) 못 오름

so. 부드럽게 오를 수 있게 70 도 정도까지 ⭐⭐⭐⭐⭐ 해주는게 좋음.

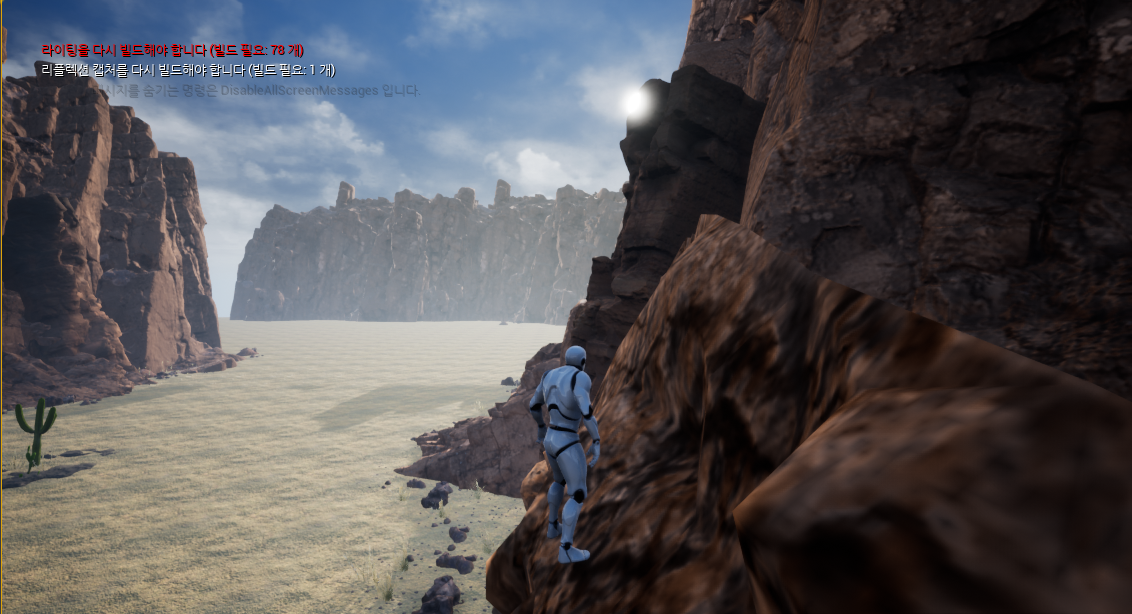

- 트러블 슈팅 : walkable angle 이 지나치게 높아, 플레이어가 절벽을 그냥 넘어다니게 된다면?



[문제 상황]

walkable angle 이 지나치게 높아 > 와버려선 안 되는 벽 까지 와서, 이걸 넘으려고 한다.



[해결 방안]

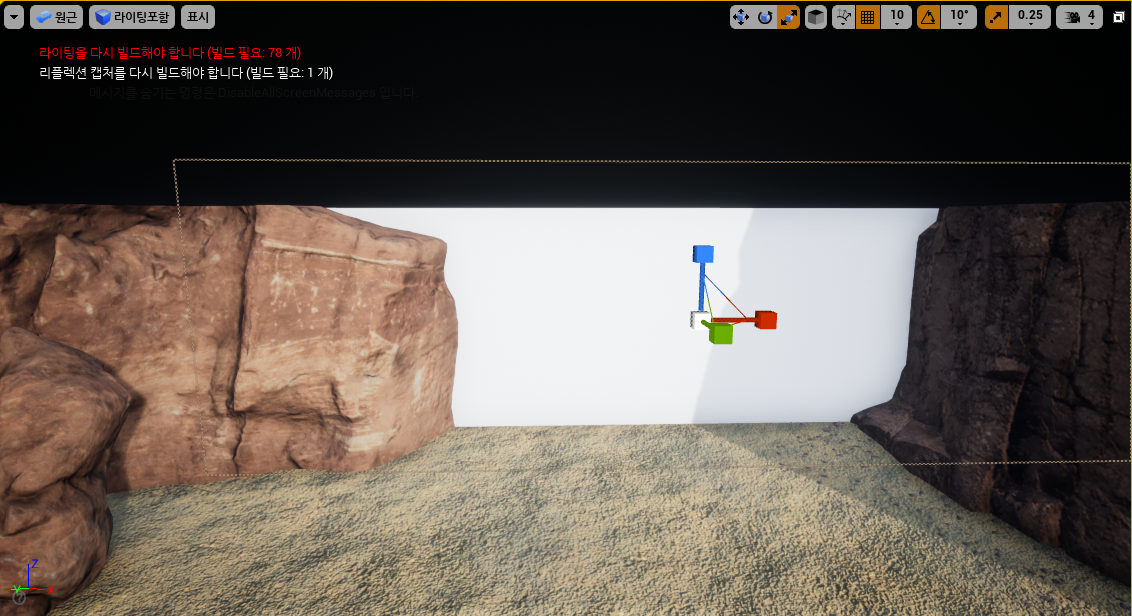

'보이지 않는 벽' 셋팅





[프로세스]

*큐브의 X,Y 만 키워준다.

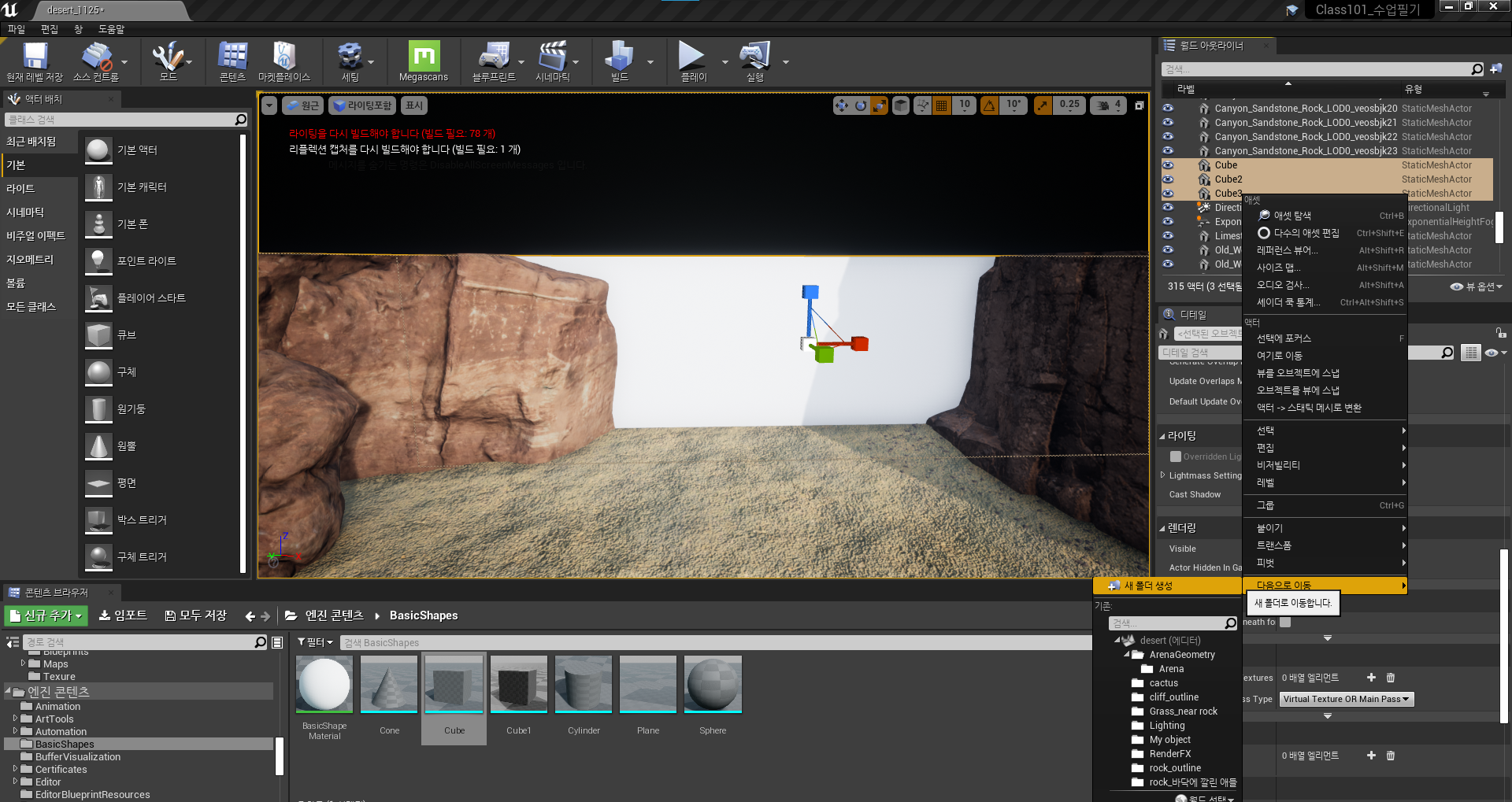

*액터 체크 > @디테일 패널 중 렌더링 > actor hidden in game 체크

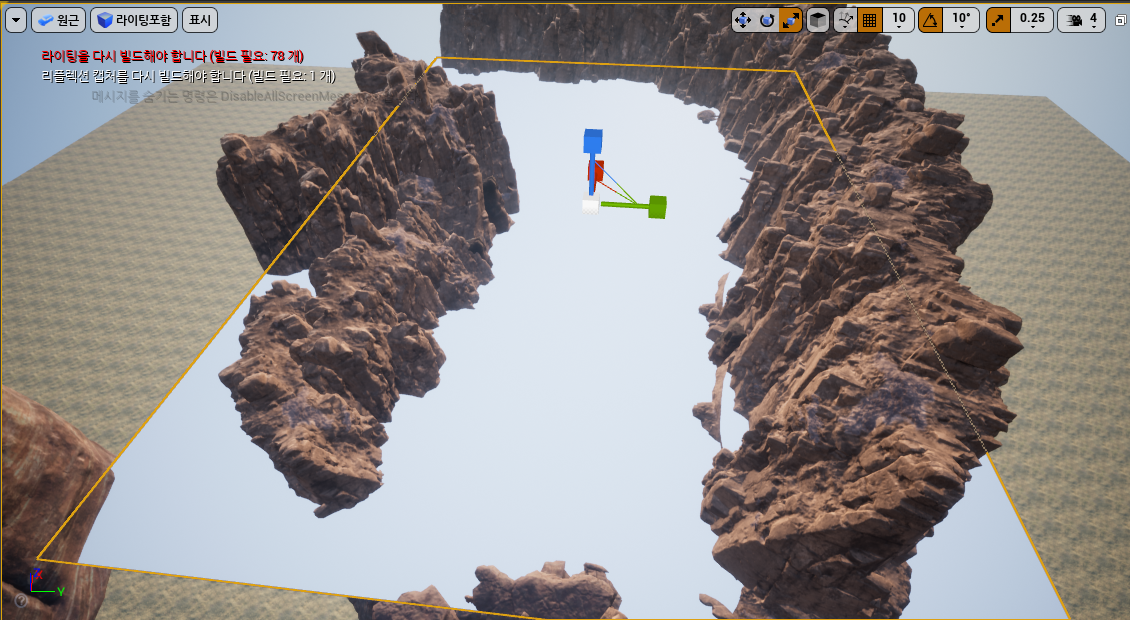

*모서리도 막아준다.

[관리방법] ⭐⭐⭐⭐⭐

*invisible wall 로 폴더로 묶어서 관리 > 이 폴더를 키고 끄면서 시야 확보 하면서 작업 ⭐⭐⭐⭐⭐





❓❓❓ 질문

❓  근데, 이 숫자들이 안 바뀌어 있는 건 왜 일까?



---
