3ds_Max 더미 실배치

향후 보완할 사항



기본 재질	돌, 나무, 쇠는 각각 3가지 재질은 배워야 함.
추가해야 할 것	돌 잔해
	나무	부서진 나무 판자
		상자
	거미줄, 데칼
	랜드마크 프랍	✅ 프랍 과정에 따로 올라와 있음.  ✅ 현재 강의 = '씬' 을 만드는 과정임!  👉 '씬 만들 때 보완할 수 있는 것'  ▪ '모듈화' 모델링 > 안콜쌤 유튜브 강의 조금 더 참고





실더미 배치 시 고려사항

⭐	'축' 이 중요함	더미에서 완성 프랍 교체시 축이 동일해야 하기 때문
	더미 생성 후 x,y 축을 0,0 으로 맞추는 경우	'모듈화' 'symmetry' 작업이 필요한 경우
		'여러개의 애셋이 있고, 한번에 기억' 해야 하는 경우
	더미 생성 후 x,y 축을 0,0 으로 맞추지는 않는 경우	단일 프랍 제작시
		이러한 경우도, '로우 폴리 베이크 작업' '지브러쉬 하이폴 작업' 이 마무리 되면, 마찬가지로 축을 0 으로 맞춰야 함.
	기타 주의 사항	축을 0점에 맞춰도  모델링이 0점에 없으면  엔진에 올렸을 경우  다른 곳에 가 있을 확률이 높음.

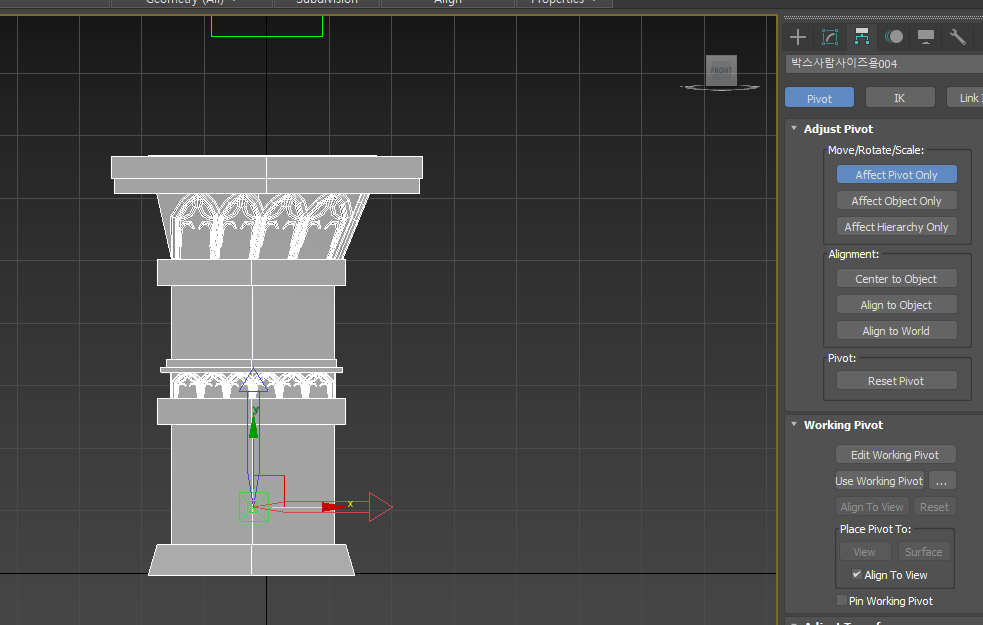

축 설정

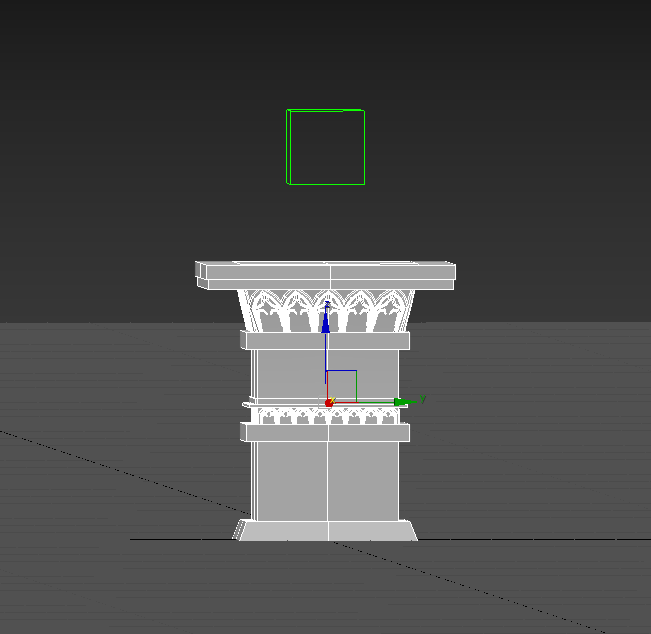

1	'더미' 생성 > x,y 축을 0으로 배치
2	'기둥' 을 '더미' 에 '링크(Link)' 시킴	프랍을 하나씩 제작하면 하지 않아도 될 것	🔺 이게 어떤 상황일지 모르겠음.
		지금은, 여러개의 애셋이 있고, 한번에 기억하기 위해





◽ '더미' 생성 > x,y 축을 0으로 배치



배치할 단위 별로 묶기

1	'아치' 와 '벽' 은 하나로 해도 괜찮으니, attach 시킴.
2	'높이' 축을 '0점' 으로 맞춰줌
	Cf. '0'점으로 맞추는 기준은?	엔진에서 '회전' '스케일' 조절을 했을 때,  '축' 이 어디에 있으면 편한가! 를 기준으로 결정
	ex) 벽걸이 등은 '끝 부분에서 컨트롤' 하는 것이 중요하므로, 해당 부분에 축을 위치.

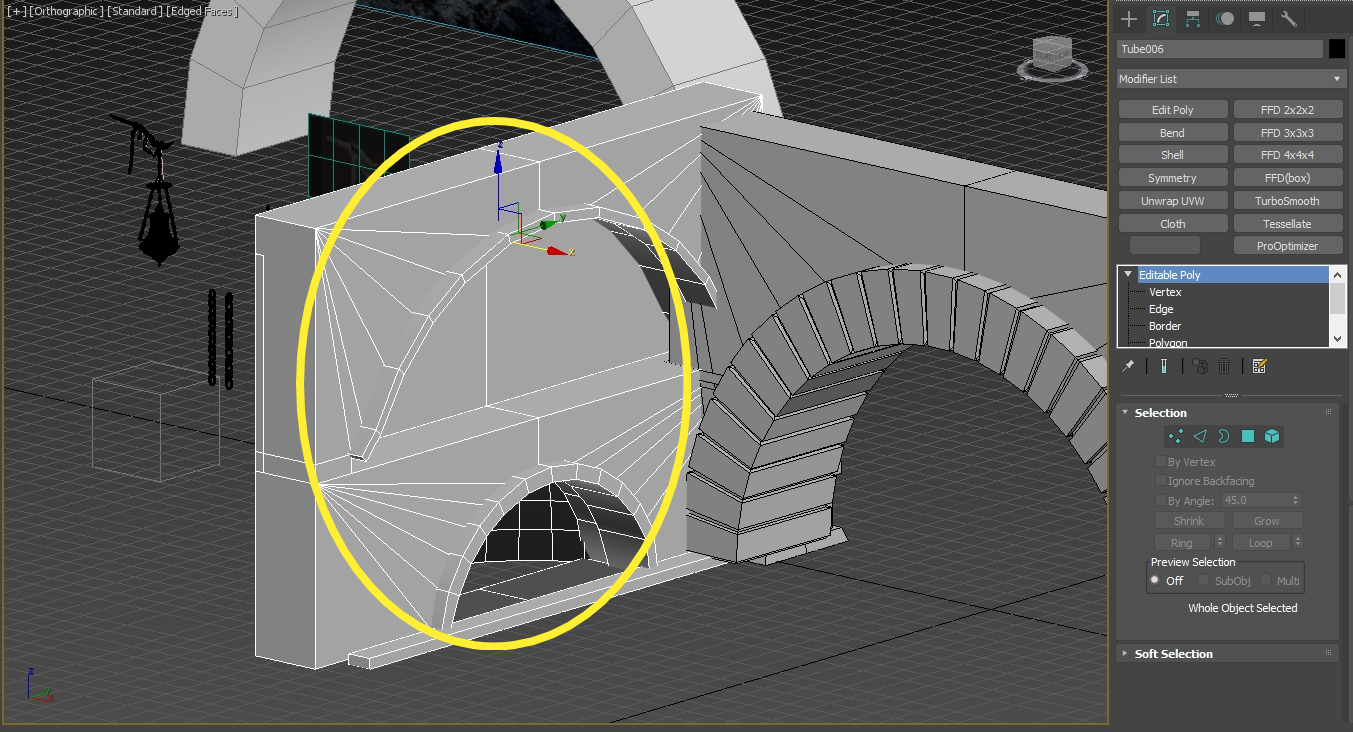

3	'벽 위&아래' 를 하나로 만들어줌.
4	'벽의 축' 을 '0점' 으로 맞춰줌
5	그대로 가져가면 너무 무겁기 때문에 '기둥에 사용된 터보 스무스' 모두 제거
6	모든 항목 한꺼번에 attach	1. 모두 드래그로 선택  2. 그중 하나의 오브젝트 클릭  3. attach 셋팅 항목 클릭  4. '드래그 한 항목' 들 나오면 > attach 클릭

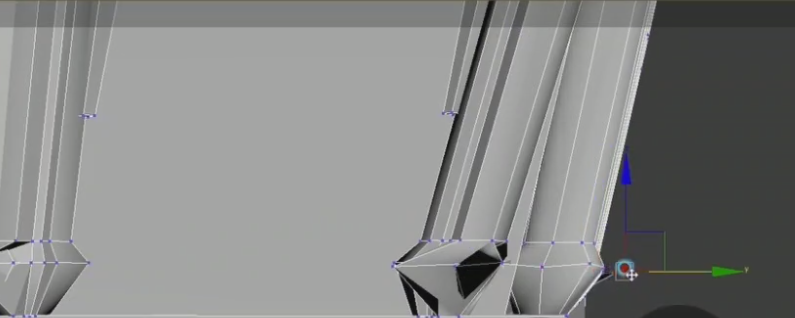

7	꼬여서 실루엣이 영향을 주는 애들만 살짝 다듬고 넘어가기
	❓ 더미는 어떻게 해줘야 하지?
	축은 파묻힐 것을 고려해 적당히 셋팅





◽ 모든 항목 한꺼번에 attach





'하이폴리' 와 '로우폴리' 작업이 다른 경우 - 창살







1	같은 창살이 반복되기 때문에, '하이폴' 에서는 하나만 만들면 된다.
2	하이폴에서 꺾은 상태로 작업하면 어려워짐. > 하이폴은 최대한 수직, 수평이 맞는 상태에서 작업 후에 로우폴리에서 회전하는 것이 좋음 (05:48)	❓ 이해가 안 된다.
3	회전은  '엔진에서 회전 시키는것' 이 여기저기 쓰기에 좋음
즉,	정리하면  1. '반복되는 오브젝트' 는 하이폴리로써 하나만 만들어도 된다.  2. 하이폴리 작업할 때는 '수직, 수평' 이 맞는 상태에서 작업할 것.  3. 하이폴리 작업을 하더라도, 로우 폴리 작업 결과물을 가지고 있어야 함. (왜 인지는 모름)  4. 엔진 가더미로 가져갈 때는 로우폴리로 가져갈 것 임?  5. 엔진으로 가져가기 위해서는 1) 맥스에서 회전 시키거나 2) 엔진에서 회전 시키는 방법이 있는데, '엔진 회전' 이 범용성 측면에서 더 나음.





◼ 지금 문제 상황

1	로우 폴리 창살이 없음.  하이 폴리로 우선 가져갈 예정.
2	나중에 로우폴리 창살이 필요하면 다시 만들어야 할 것 같음.

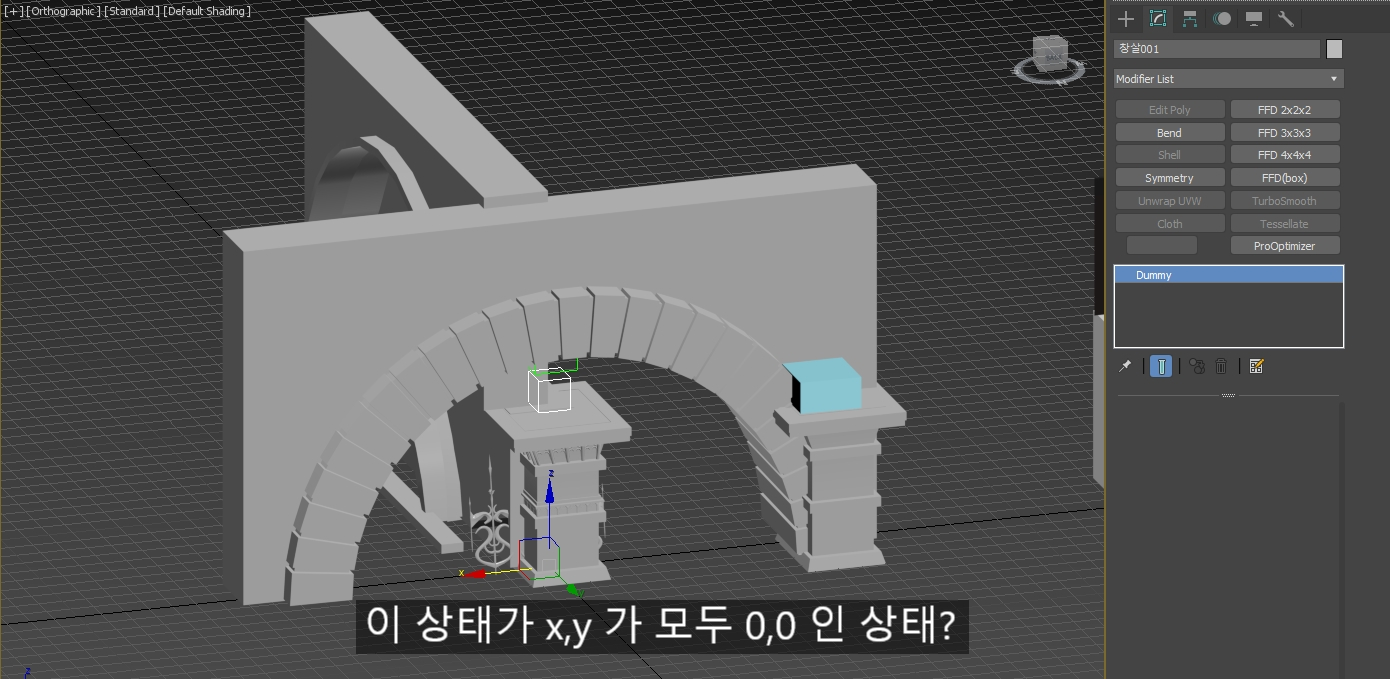

3	이 상태가 x,y 가 모두 0,0 인 상태❓❓❓❓❓❓❓❓❓❓

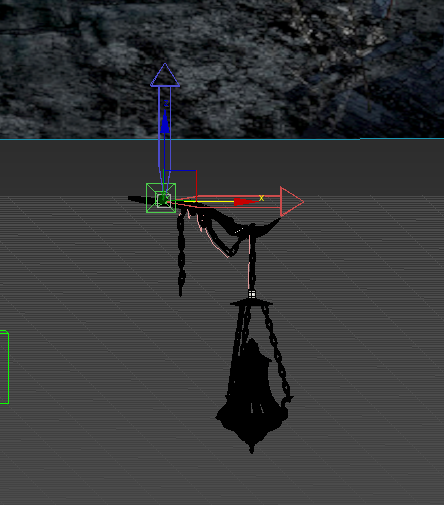

1	벽걸이 등 새롭게 복사
2	터보 스무스 제거해서 - 로우 폴리로 만들어줌.
3	해당 요소들 전부 attach
4	'축' 을 이동하기 편하게 벽걸이 끝에 위치  '축 위치' 는 파고들 것을 고려해서 조금 위로



◽ '축 위치' 는 파고들 것을 고려해서 조금 위로







기타 프랍



1	브랍 복사 > 터보스무스 제거 > attach
2	가운데로 축 정렬 ⭐ 단일 프랍은 가운데로 배치해야 > 엔진해서 이동, 회전이 용이
3	x,y 0,0 으로 이동시킨다.





◼ 정리

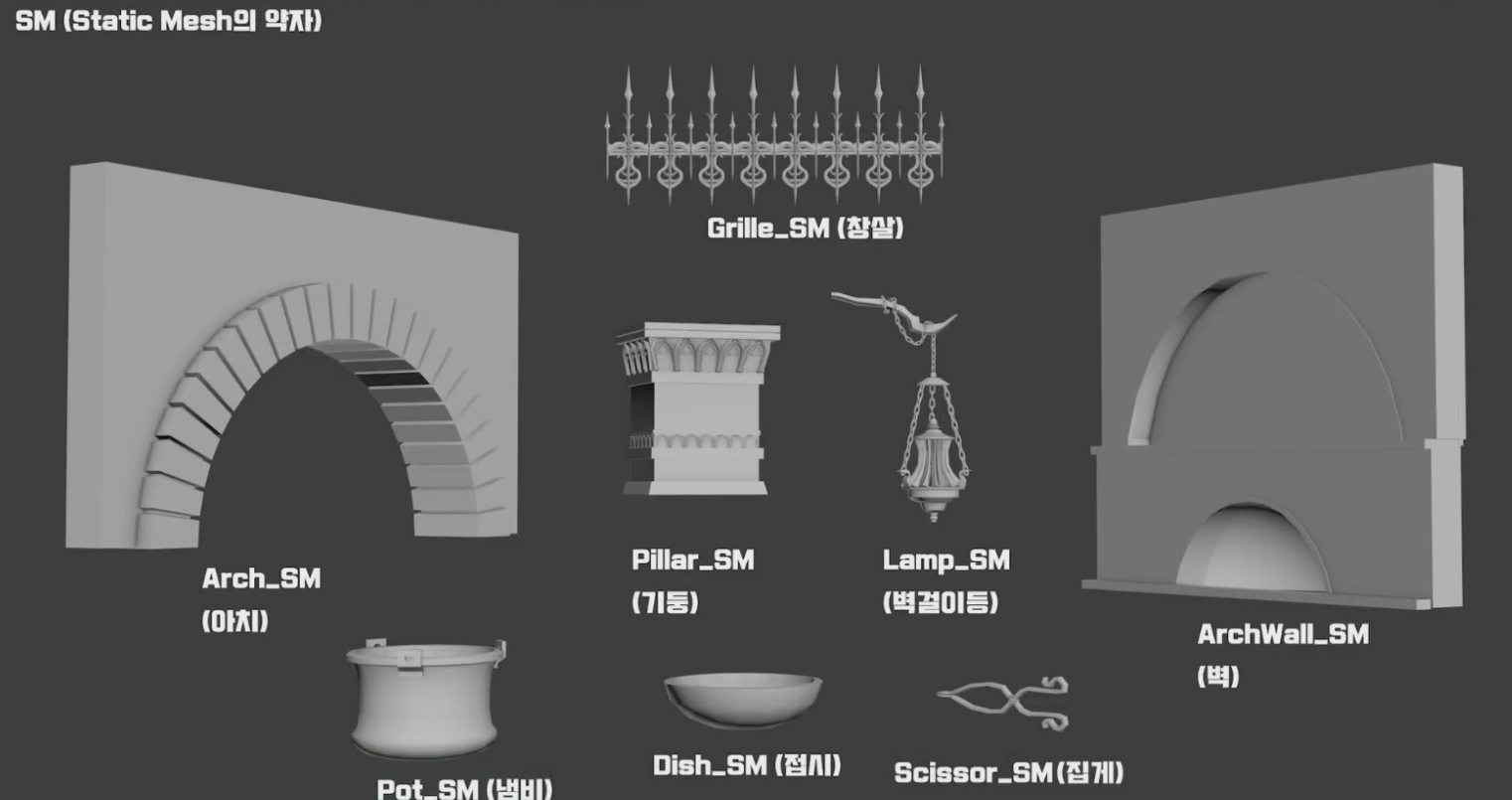

👉 아래 처럼 메시들 이름을 정리해서 가져올것! ⭐⭐⭐⭐⭐⭐⭐

❓ 그냥, 레이어별로 정해주면 되는건가?







이러한 과정을 거쳐주는 이유



1	'베이크'를 할 때는 '로우폴리' 와 '하이폴리' 의 '위치' 가 같아야 함.	⭐ 로우폴리 스택을 항상 유지할 수 있게 만들어줘야 함⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐
2	'토폴로지' 할 때는 '기존 맥스 모델링' 을 줄여서 사용하는 경우도 많음.
3	지금 챕터에서 한 것은 '최종 작업물과 축만 일치하는 더미 모델링' 임.	'축 일치' 는 x,y 를 0,0 을 맞추는 것?
		'축 일치' 가 된다면, 왜 나누지 않아도 되는거지? 11:00 부근









EXPORT > 언리얼에서 확인



1	맥스에서 선택 > CTRL 3 > 선택된 애들만 출력
2	EXPORT 셋팅 값은 우선 기본
3	폴더 드래그 해서 넣어주기

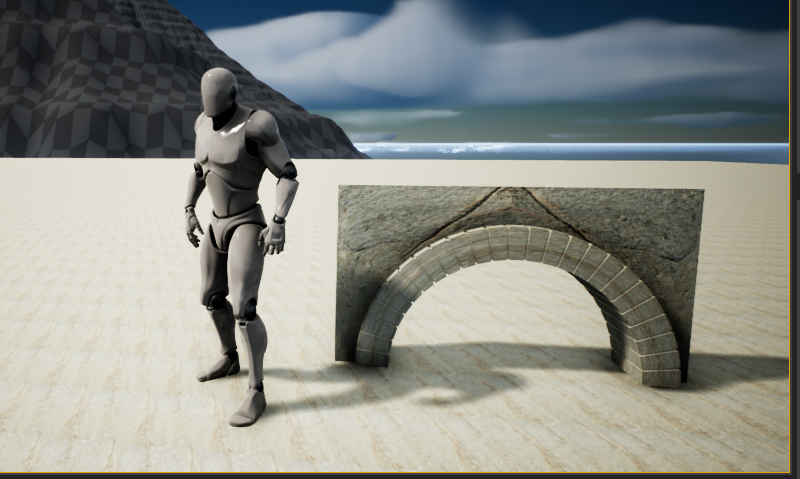

언리얼 배치

'박스' 를 꺼내서 가운데에 둔다.
괜찮은 각도가 나오면 ctrl 1로 스크린샷 저장





개선해야 될 부분



1. 사이즈 조절을 한다고 했는데, 바로 배치할 수 있을 정도는 안 되었음. 음...

쌤은 500cm 로 잡아줬다고 했는데. 음....





2. [14:32] 이 부분 확인 필요



팁



⭐ shift e 로 한꺼번에 선택 가능⭐⭐⭐⭐⭐⭐⭐⭐
