Unwrap UVW 기초 (Feat. 기본 도형 펴기)

맵핑을 잘 하려면

◼ Unwrap UVW 만 사용한다고 해서, 맵핑이 잘 펴지지 않음



그러면?



👉  '모델링' 을 잘 해야 함.

'모델링' 을 못 하면, Unwrap UVW는 아무 소용이 없음.



◼ '모델링을 잘 한다는 건?'

👉 모델링의 '방법, 접근, 길' 을 잘 봐야 함.



👏 '모델링을 잘 하는 상태' 에서 'Unwrap UVW 안에서 사용하는 명령을 잘 사용' 하면 된다.









맵핑 기본 배경 지식

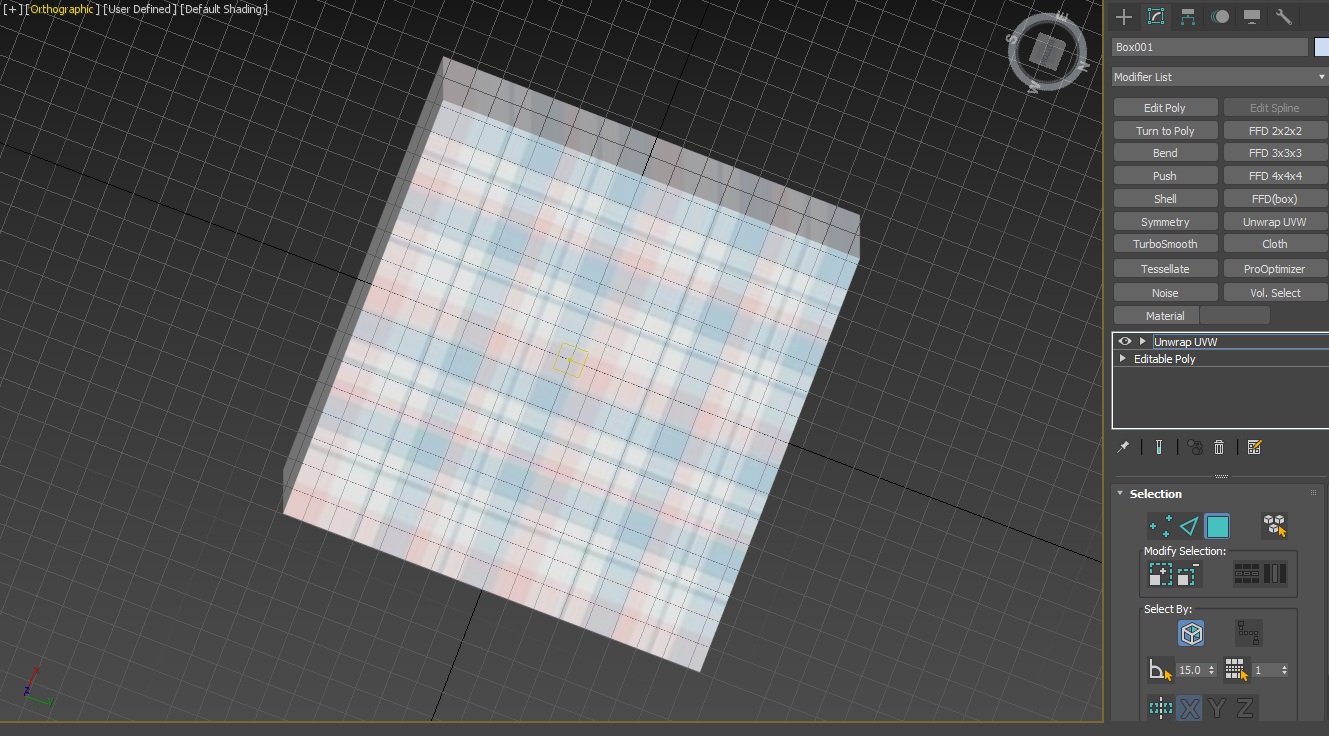

◼ 기본 박스를 만들면 > 기본적으로 맵핑이 되어 있음

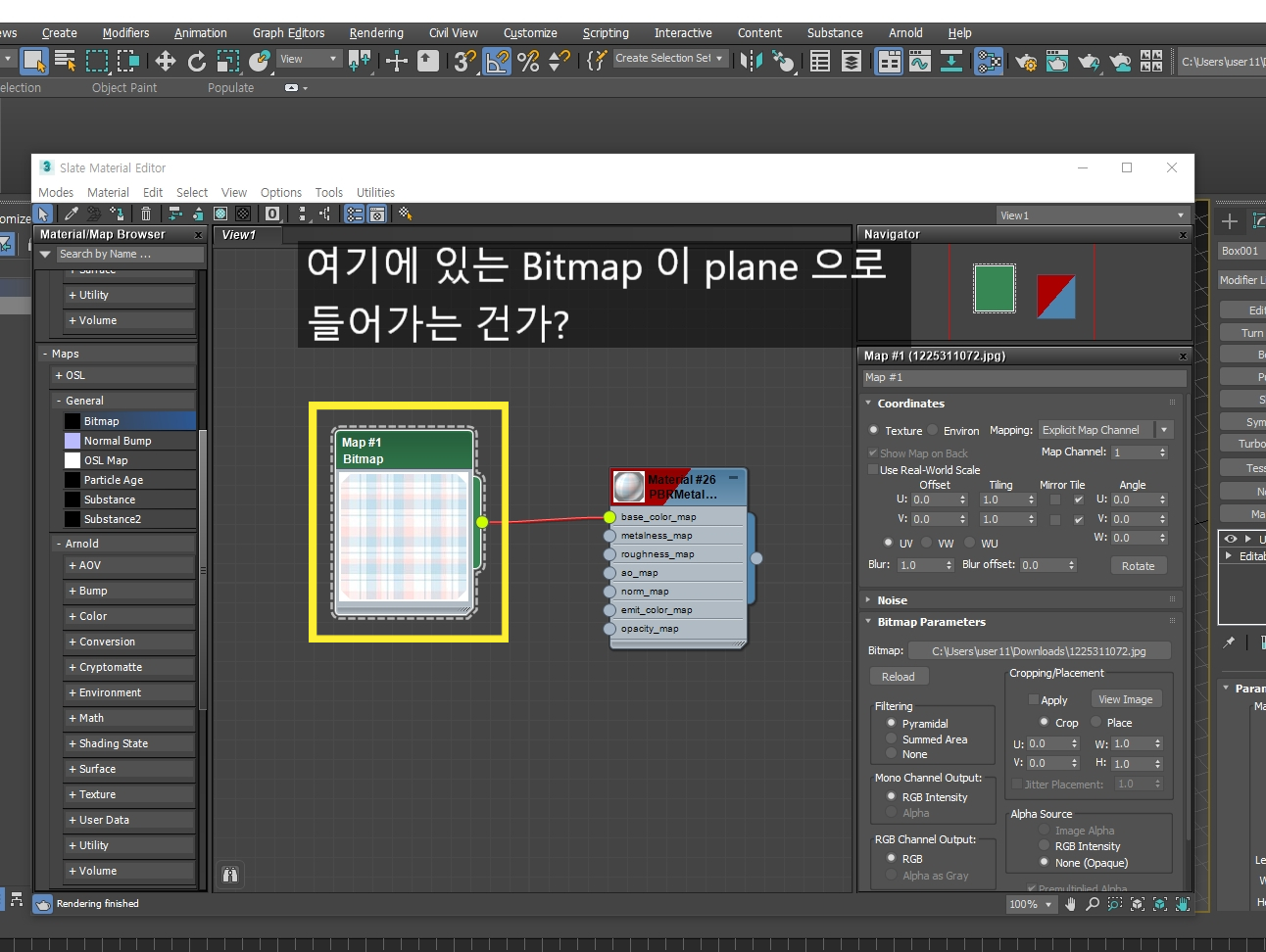

◼ 단축키 M > slate Material Editor 열어서 들어가기

◽ PBR node

◽ Bit Map node 드래그 해서 넣기

◽ Bit Map node 에는 체크 무늬 다운 받아서 넣기

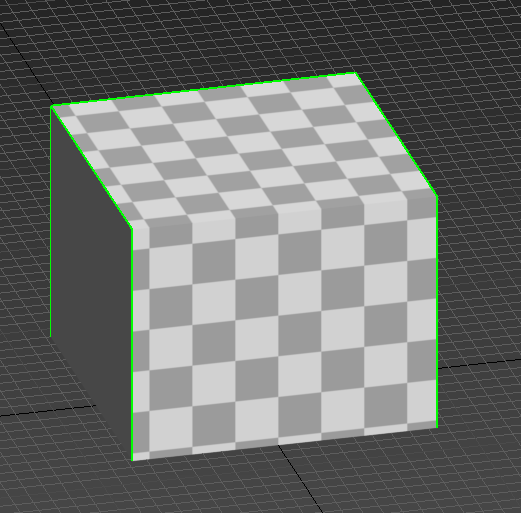

👉 기본적으로 박스에 맵핑이 잘 되어 있기 때문에, '박스에 체크 무늬' 가 잘 들어가있음!

BitMap 에서 체크무늬 넣는 위치





◼ 이 상황에서 UV 맵핑을 지운다면?

◽ UV Mapping Clear 모디파이어 실행

👉 아무것도 없게 된다.

❓ 왜냐면 '박스' 라는 모델링에 '체크무늬 파일' 을 씌웠기 때문.

❓ 여기에서 '체크무늬 파일' 이 'map' 일까? (흐름상 그런데)

❓ 왜... Map 이라고 하는거지?





Cf. 맵핑에 사용되는 대표적 모디파이어는 'UVW Map' 과 'Unwrap UVW' 가 있음.





◼ 그러면, 이 상황에서 'UVW Map' 모디파이어를 실행하면?

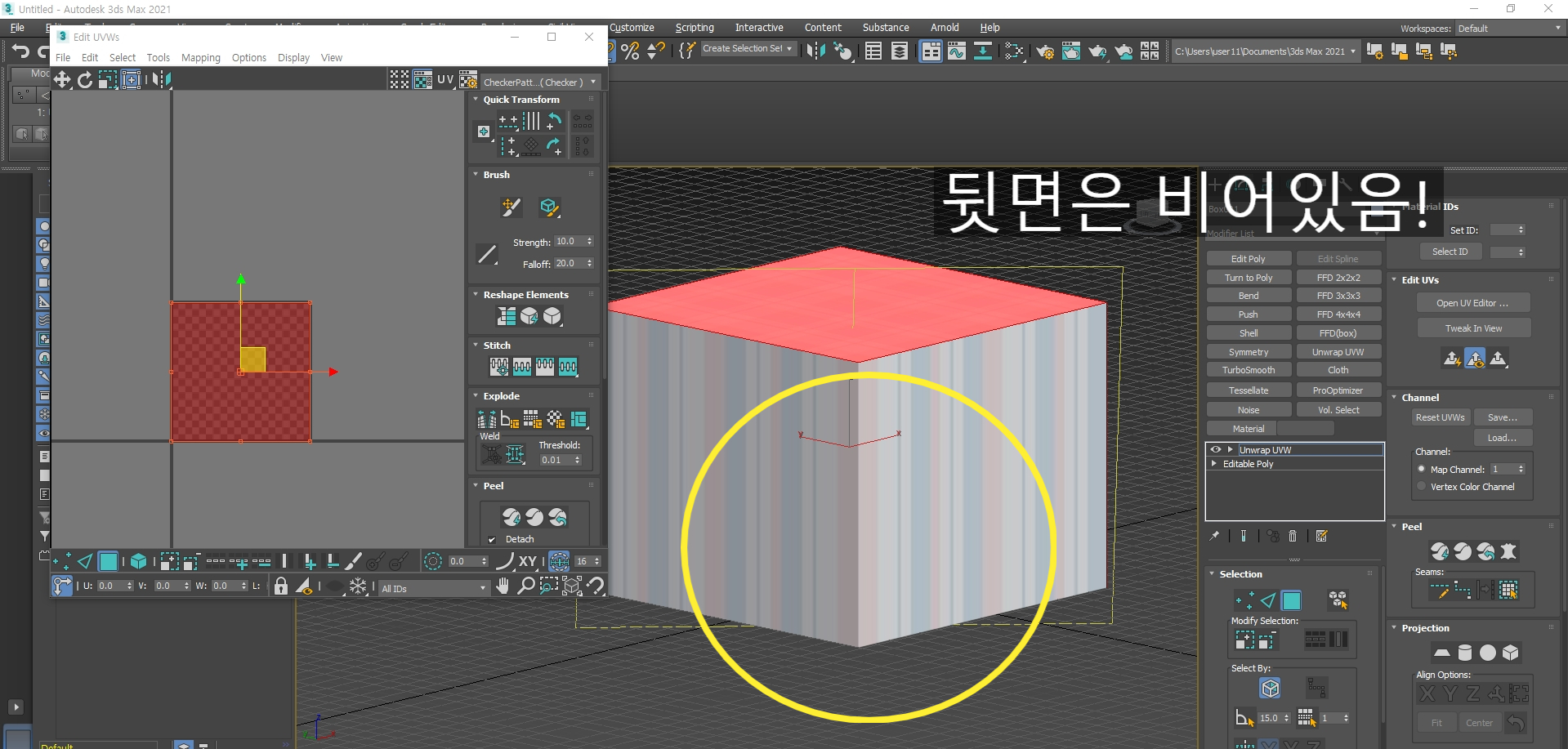

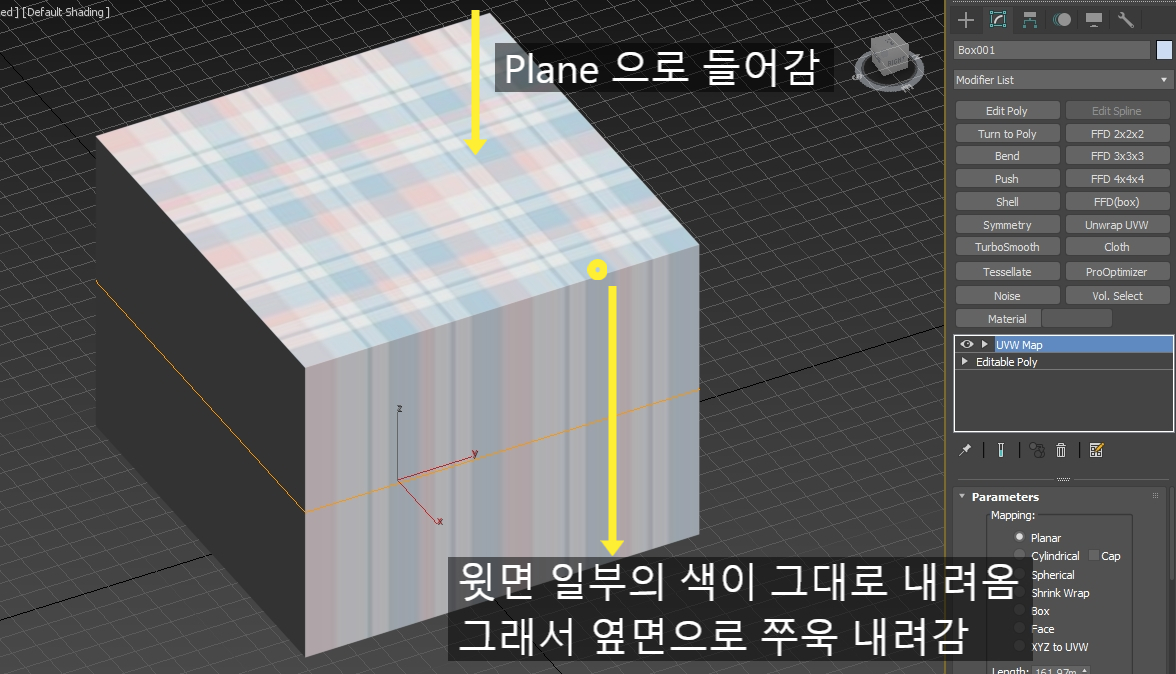

◽ Map 이 'Plane' 으로 들어감. (2:44) > so, '윗면' & '아랫면' 에 plane 이 들어감. ⭐⭐⭐⭐⭐



◽ '윗면은 Map' 이 보임.

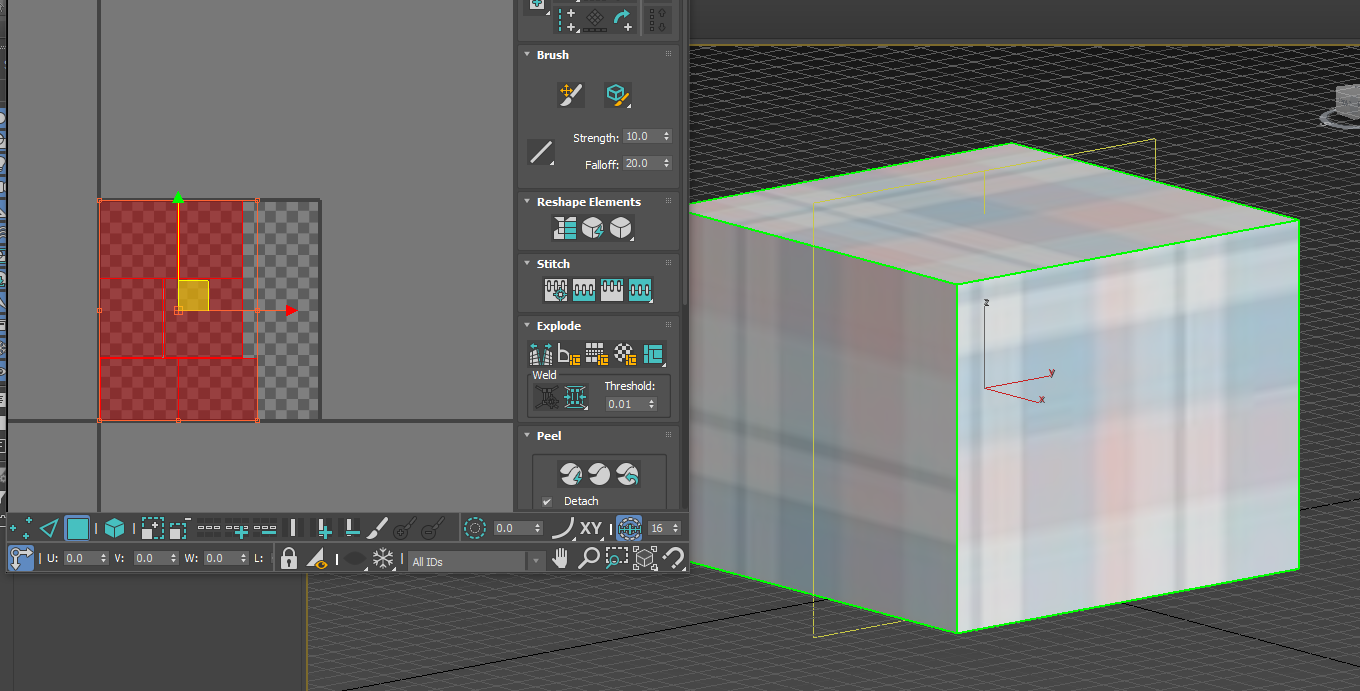

◽ '측면은 맵의 끝 부분 색상이 늘어짐'



✅ 오....... Map 의 개념을 몰랐어!

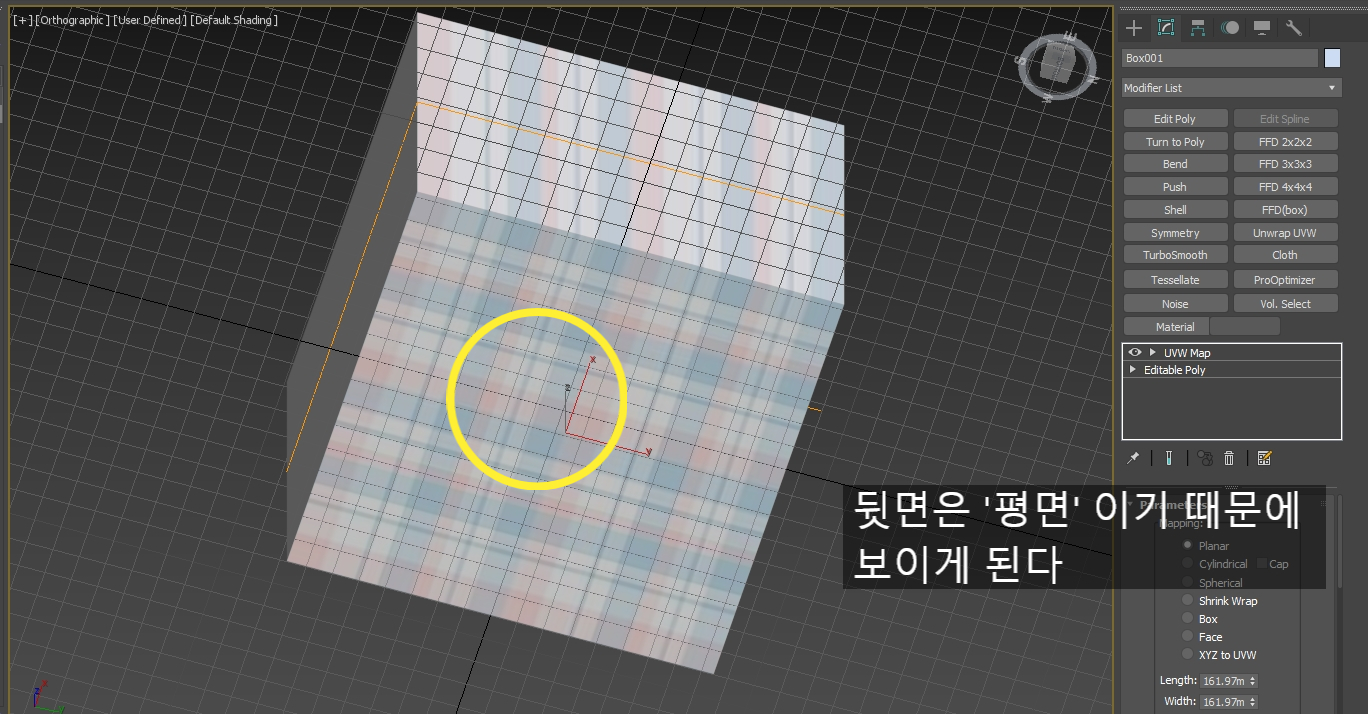

✅ 오! 뒷면도 보인다.







◼ 그러면, 'UVW Map' 제거 > 'Unwrap UVW' 실행하면?

◽ '동일' 한 결과를 낳는다.







박스에 맵핑 하려면?

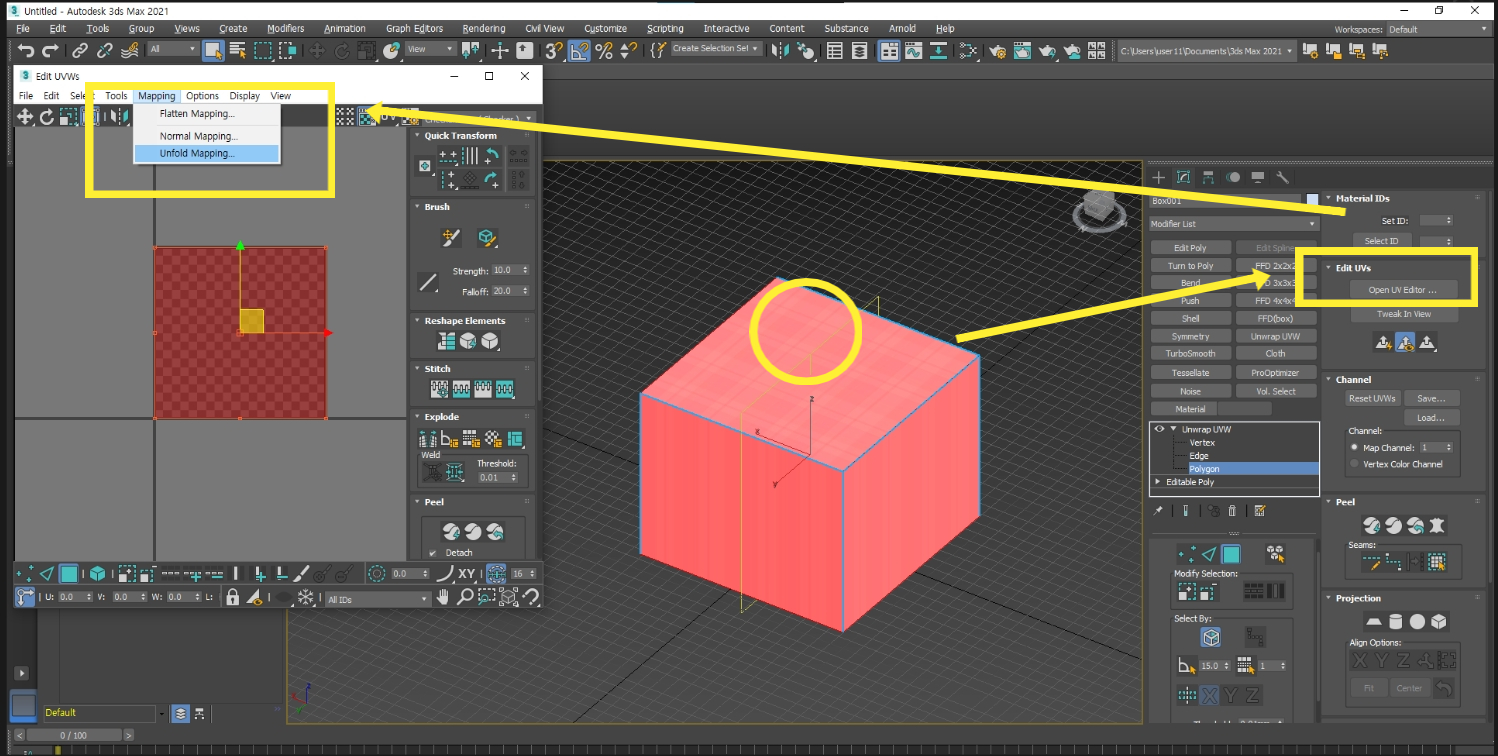

◼ Unwrap UVW 모디파이어 실행 > UV Editor Open

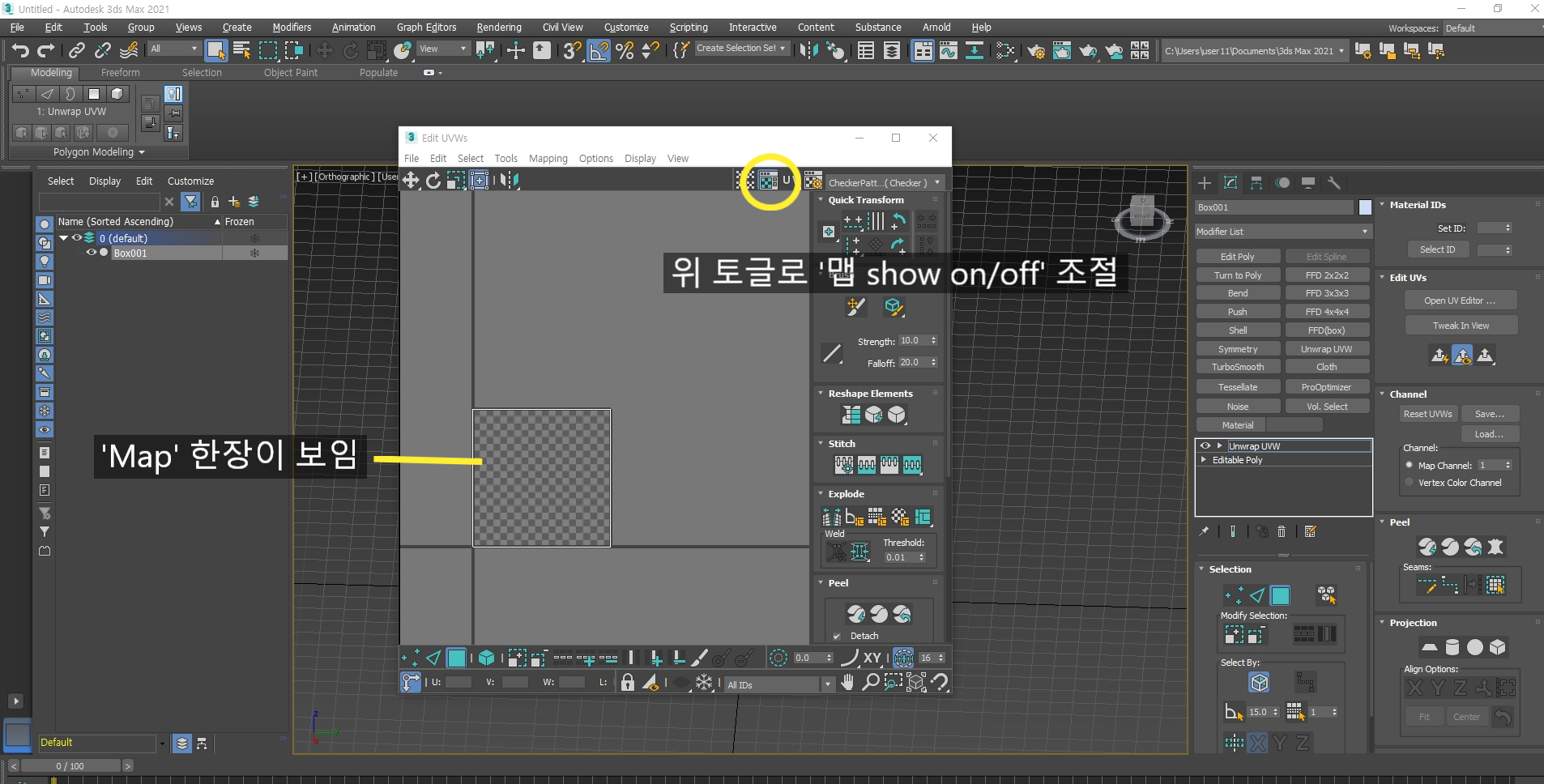

◼ 실행하면, 다음과 같은 화면이 나온다. 👇

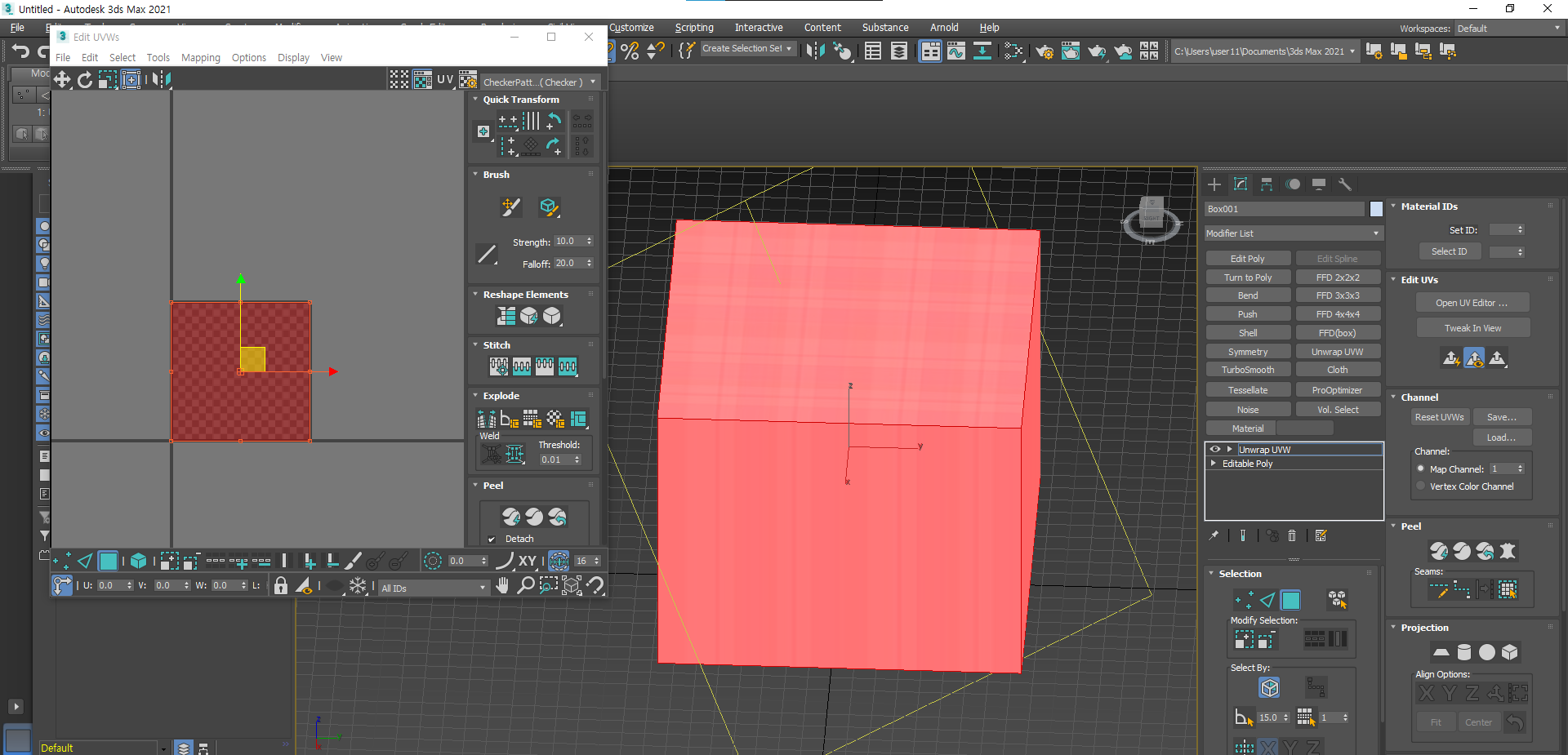

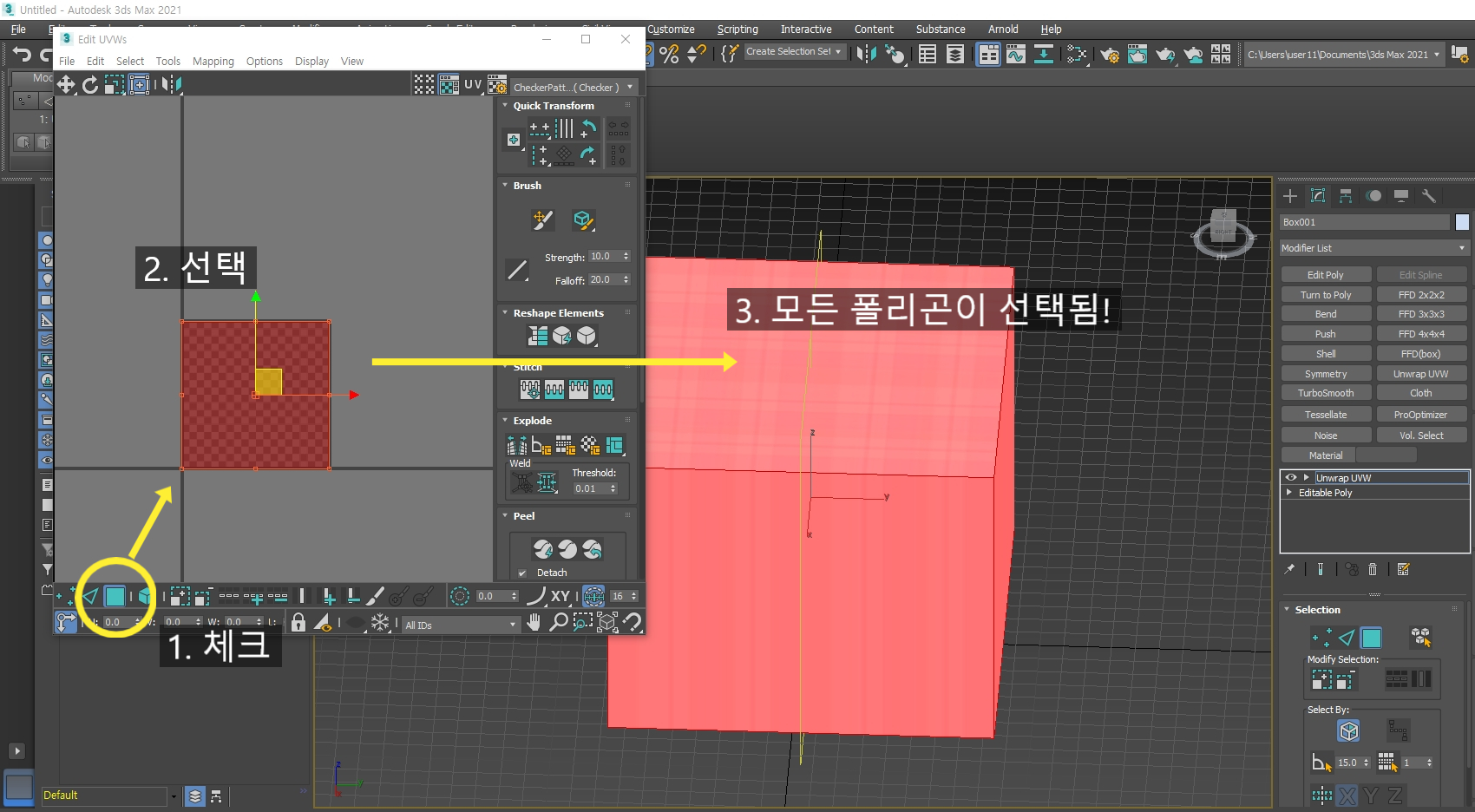

◼ UV EDITOR 밑에 있는 폴리곤을 체크 해서 > 체커 박스를 선택하면? ⭐⭐⭐⭐⭐⭐⭐⭐

👉 모든 폴리곤이 선택됨!

🔺 이 과정을 이해해야 하는데, 아직 이해가 안 돼.



◼ 만약, view port 에서 선택한다면?

👉 모든 폴리곤이 선택되지 않음!





⭐ 왜냐하면! 'Ignore Back Facing' 이 ON 되어 있기 때문! ⭐

⭐ 기본값이 Ignore Back face ON 이기 때문에 꼭! 'VIEW PORT 에서 체크할 때는 - Ignore Back Facing OFF' 해야 함!

너무너무너무너무 중요하다

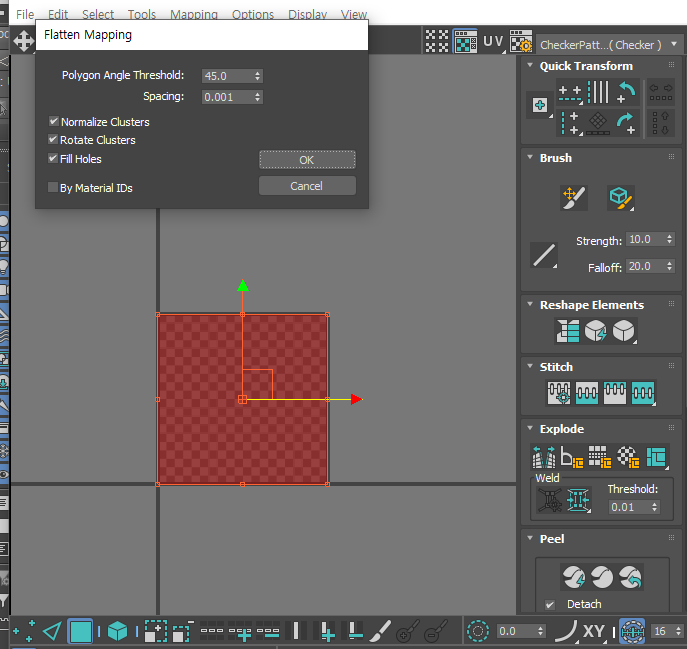

◼ '각도' 에 따라서 면을 펼치기 (Flatten Mapping)



◽ UV Editor - Mapping - Flatten Mapping



👉 그러면, 여섯개의 면이 이렇게 펴진다.



◽ 이게 무슨말이나면?

1) 아까는 plane 으로 수직으로 되었던게, '각도' 를 기준으로 '펴지게' 했다.

2) 펴지게 되면 > UV Editor 2D 상, '좌표' 를 갖게 된다.

3) '좌표가 있으면' > Map 중 일부분으로 Viewport 상 면의 텍스처를 표현하게 된다.

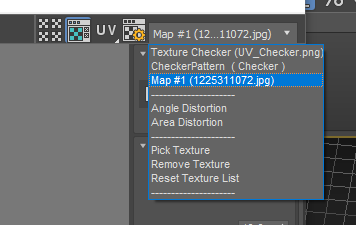

Cf. 참고로, 'UV 에디터 상단' 을 보면, '파일 MAP' 으로 적용된 것을 확인할 수 있음.

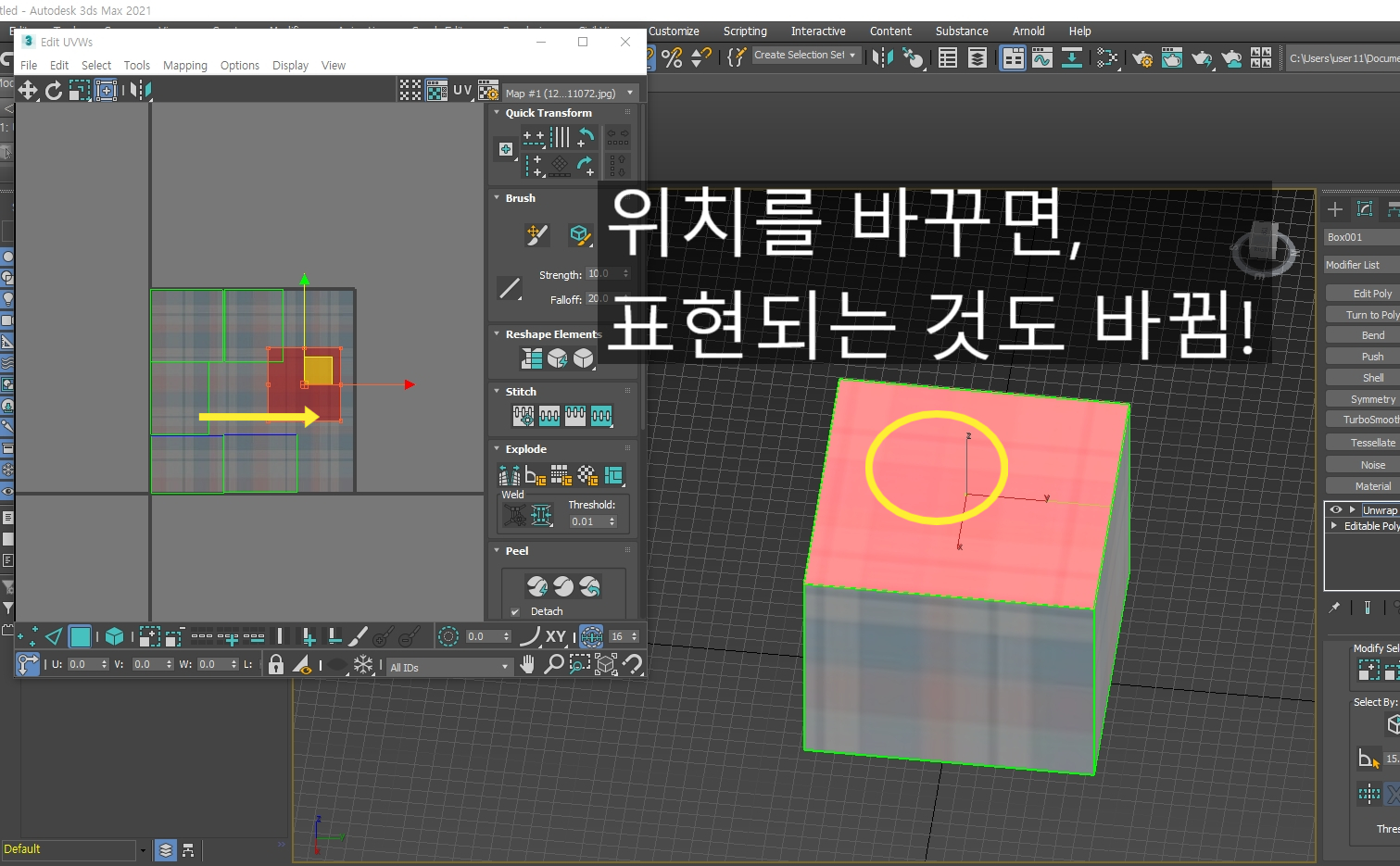

◼ 만약, UV 에디터에서 Map을 움직인다면?

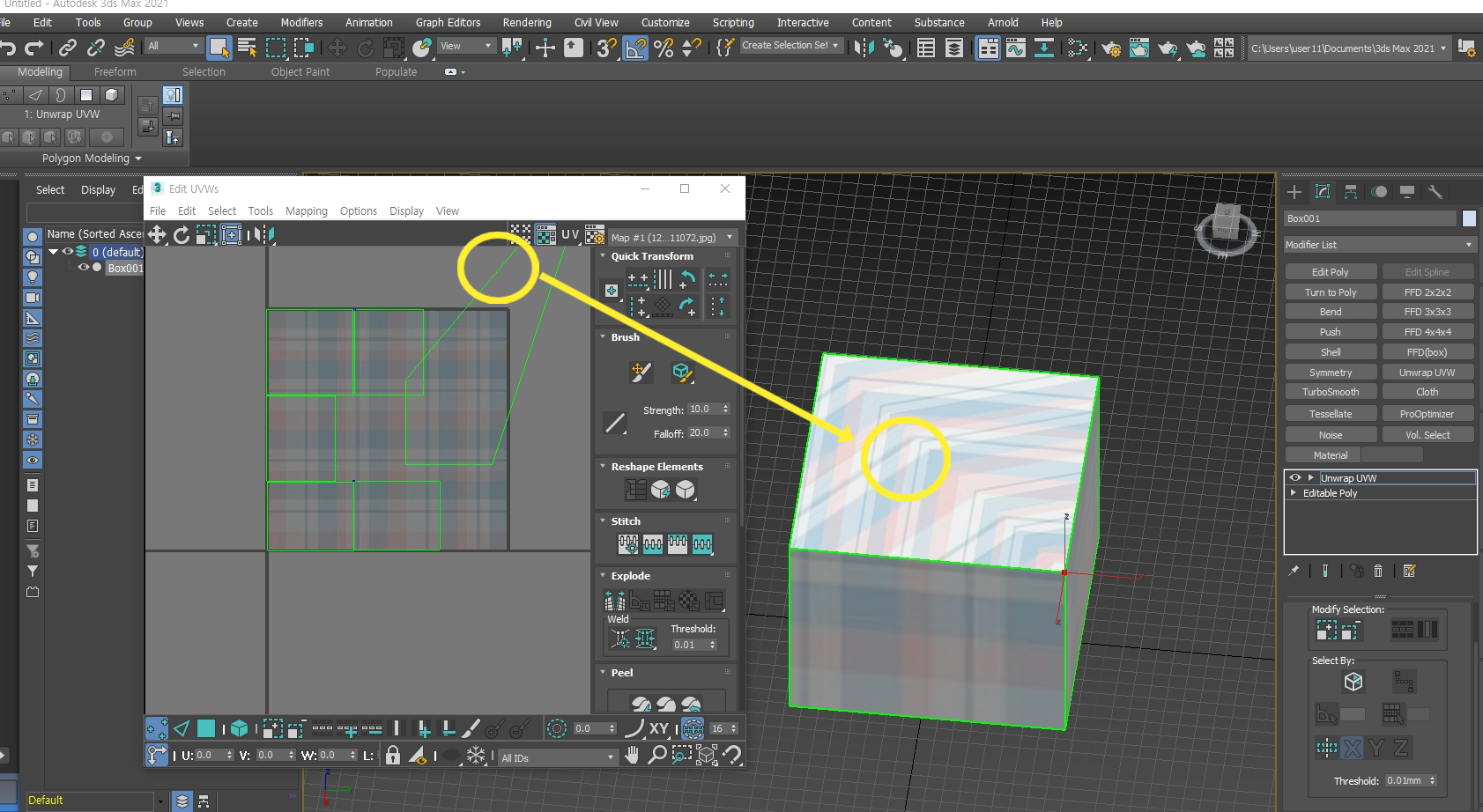

👉 '해당 map 조각' 이 표현하는 텍스처가 바뀜!



👉 버텍스를 잡고 이동해서 변경할 수도 있음!





◼ 모델링에 따라서 '모서리를 연결' 하려면? ⭐⭐⭐⭐⭐

UV 에디터에서 '엣지' 를 잡는다.
연결된 엣지는 '파란색' 으로 표시된다.

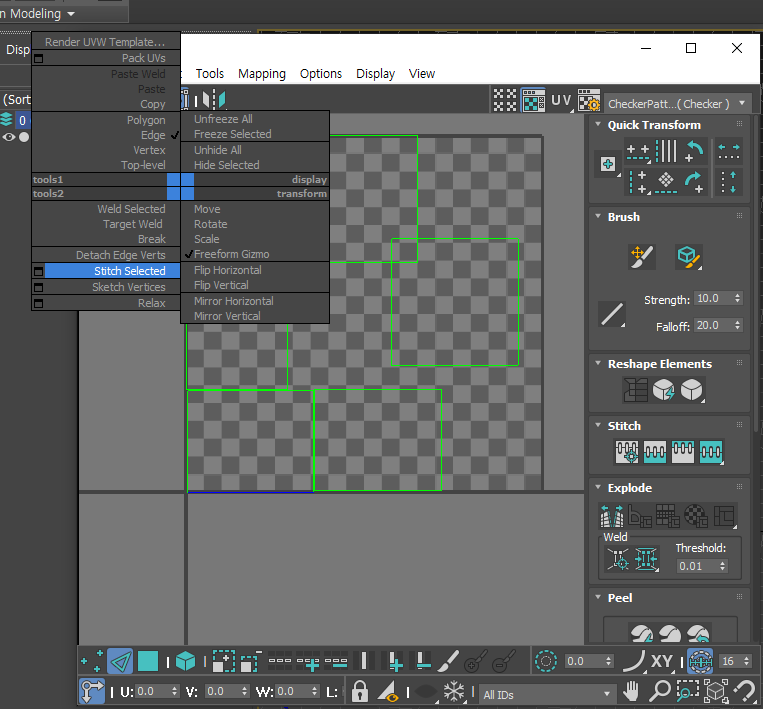

우클릭 - Stitch Selected	체크 무늬가 모서리로 인해 깨지지 않고, 잘 연결되게 하는 방식





👉 연결되지 않는 부분도 있지만, '대부분 연결' 이 잘 된다.





◼ 넘어가는 Map 을 딱 맞게 하려면?

👉 Arrange Elements - Pack Normalize 클릭!

그러면, 맵 사이즈 안에 딱 맞게 정렬된다.

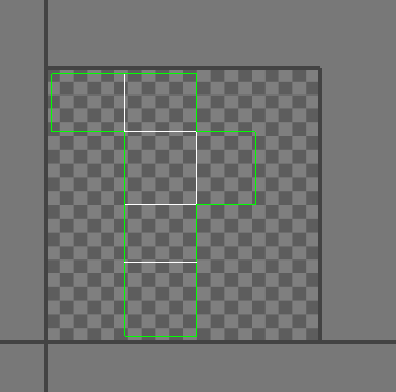

◼ 내가 지정한 '재봉선' 을 기준으로 펼치기 (Unfold Mapping) ⭐⭐⭐⭐⭐

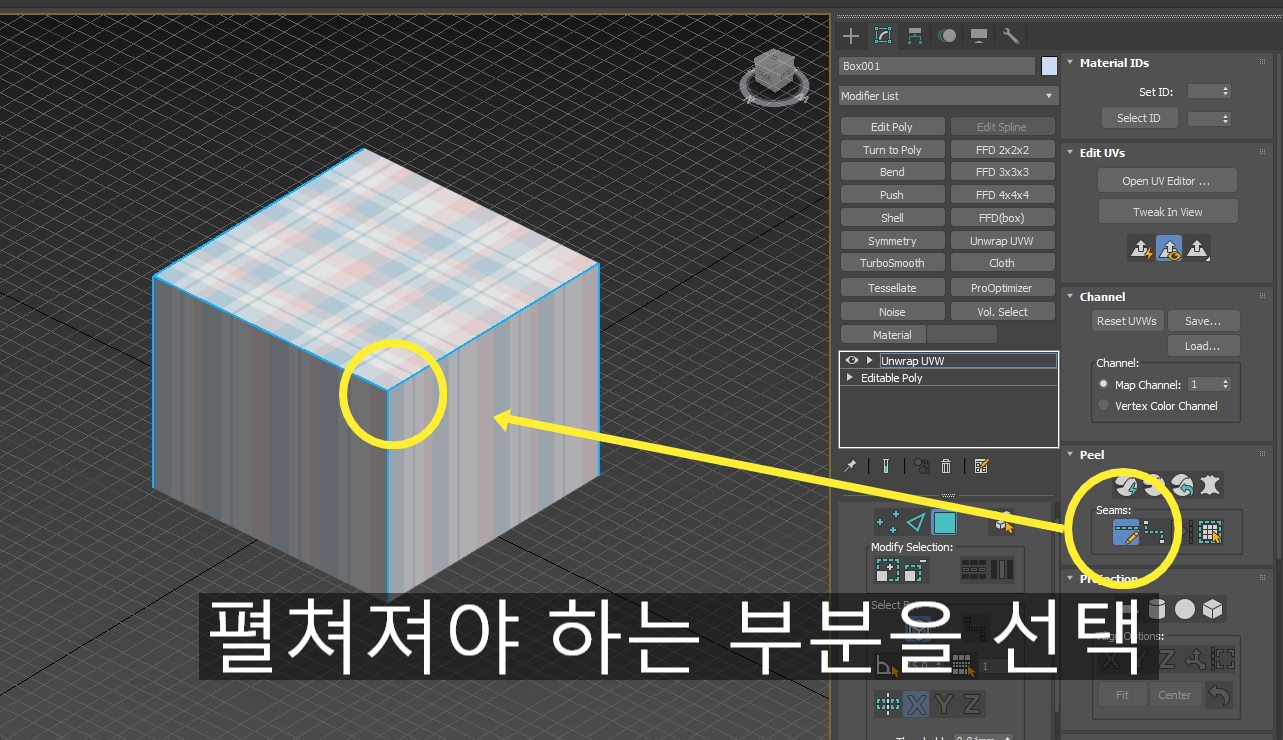

View Port	"Unwrap UVW 모디파이어 中 'PEEL' - seems - edit seems" 으로 '펴야하는 엣지' 선택	❓ '어떤 것을 펴야 하는가?' 에 대해서는 사실 헷갈릴 수 있을 것 같음 🔺 좀 더 연습이 필요
	Unwrap UVW 모디파이어 中 폴리곤 모두 선택 > UV Editor 열기 > Unfold Mapping 클릭

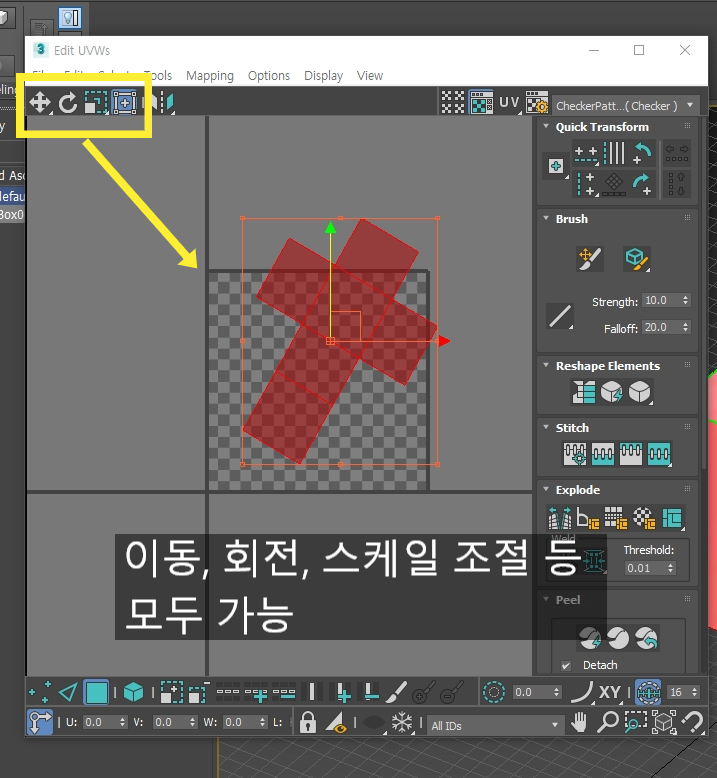

UV Editor	이동, 회전, 스케일 조절 등 모두 가능	Freeform 모드 사용하면,  shift, ctrl 키를 활용해서  편하게 수정할 수 있음!  ⭐ 회전은 '가운데 있는 포인트' 임
	aligne to edge 사용 > 똑바로 서 있을 수 있게 한다.	❓ 이 부분은 왜 해야 하는지 모르겠음.



◽ "Unwrap UVW 모디파이어 中 'PEEL' - seems - edit seems" 으로 '펴야하는 엣지' 선택



◽ Unwrap UVW 모디파이어 中 폴리곤 모두 선택 > UV Editor 열기 > Unfold Mapping 클릭



◽ OK 클릭!



◽ 이동, 회전, 스케일 조절 등 모두 가능



◽ aligne to edge 사용 > 똑바로 서 있을 수 있게 한다.







실린더 맵핑 해보기



◼ 실린더 생성 후 기본 UnWrap UVW 활성화

구분	설명	비고
실린더 생성
UVW Mapping Clear	실린더에 기본 맵핑이 되어있기 때문에 삭제 해줌
UnWrap UVW 활성화

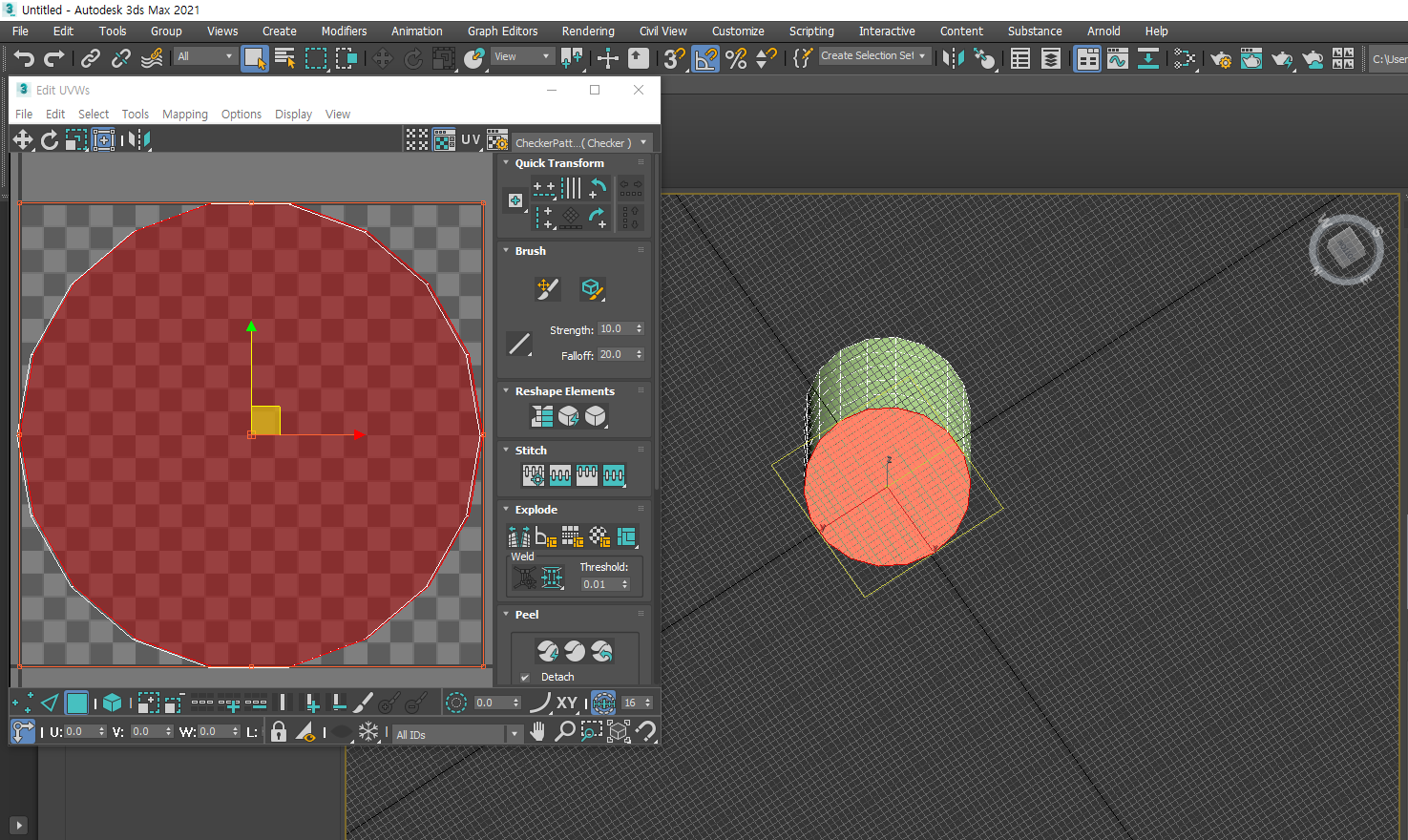

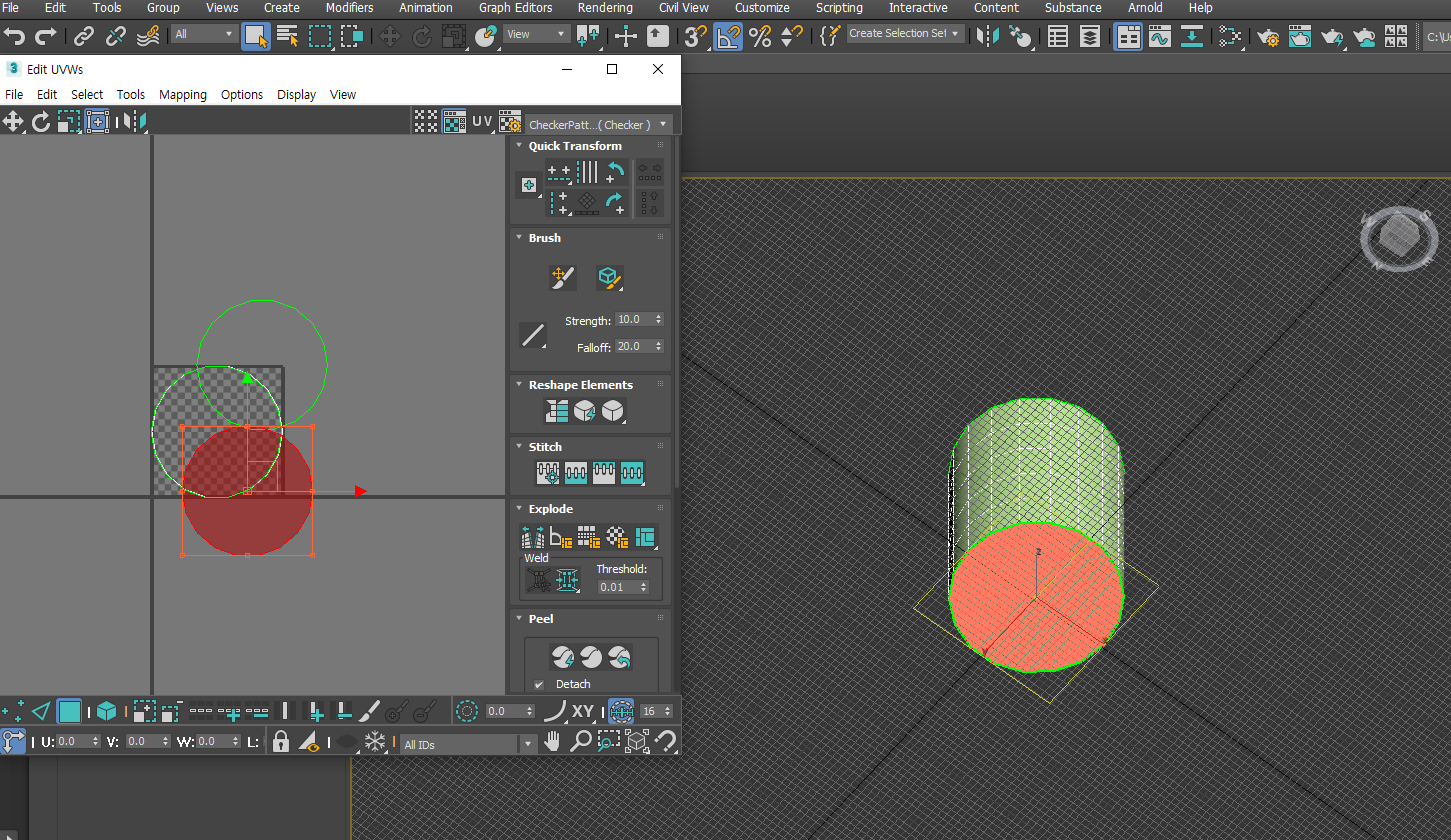

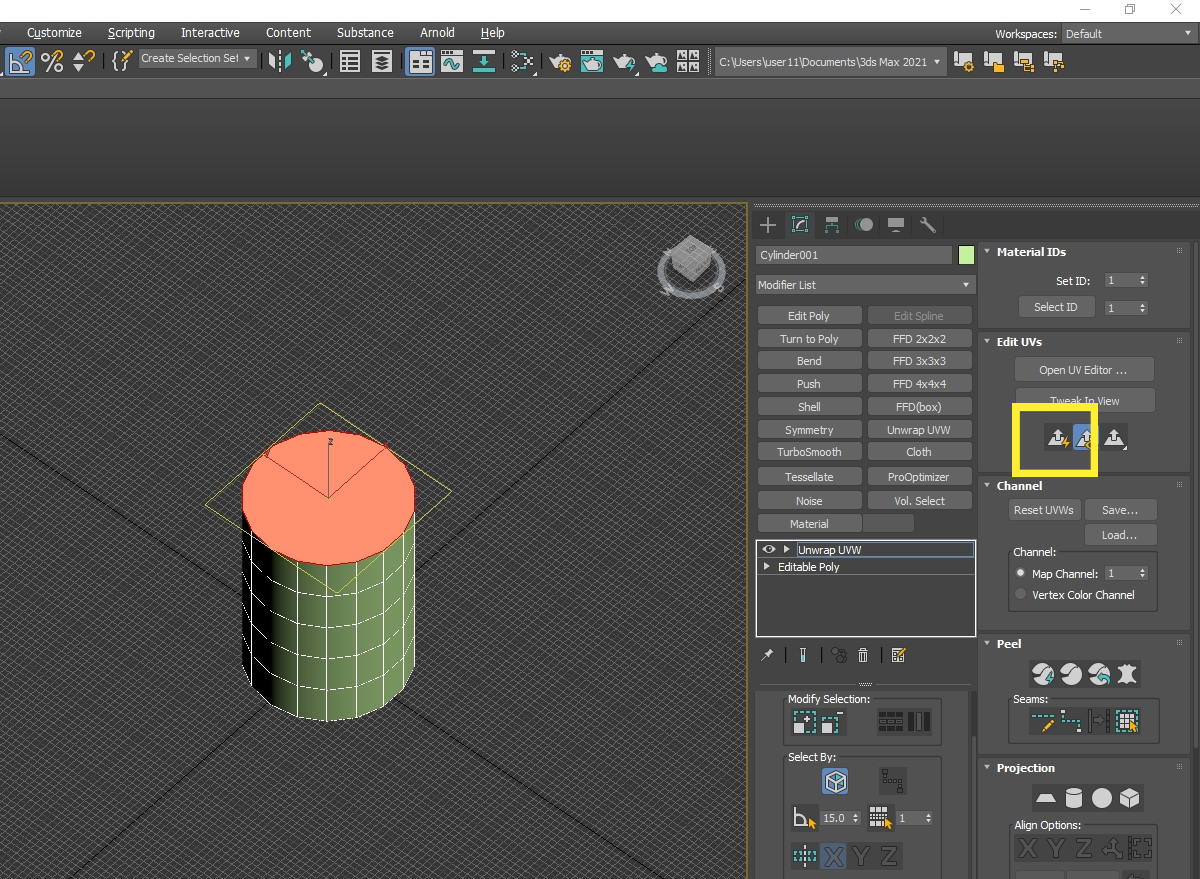

UnWrap UVW - Viewport 에서 폴리곤 선택 > UV Editor	평면인 경우 > 바로 평면맵이 만들어지는 걸 확인할 수 있음.	⭐ 폴리곤을 선택해야만 확인할 수 있음!  ❓ 왜지?
	아래쪽도 마찬가지임!
	측면은 맵핑이 되어있지 않은 상태

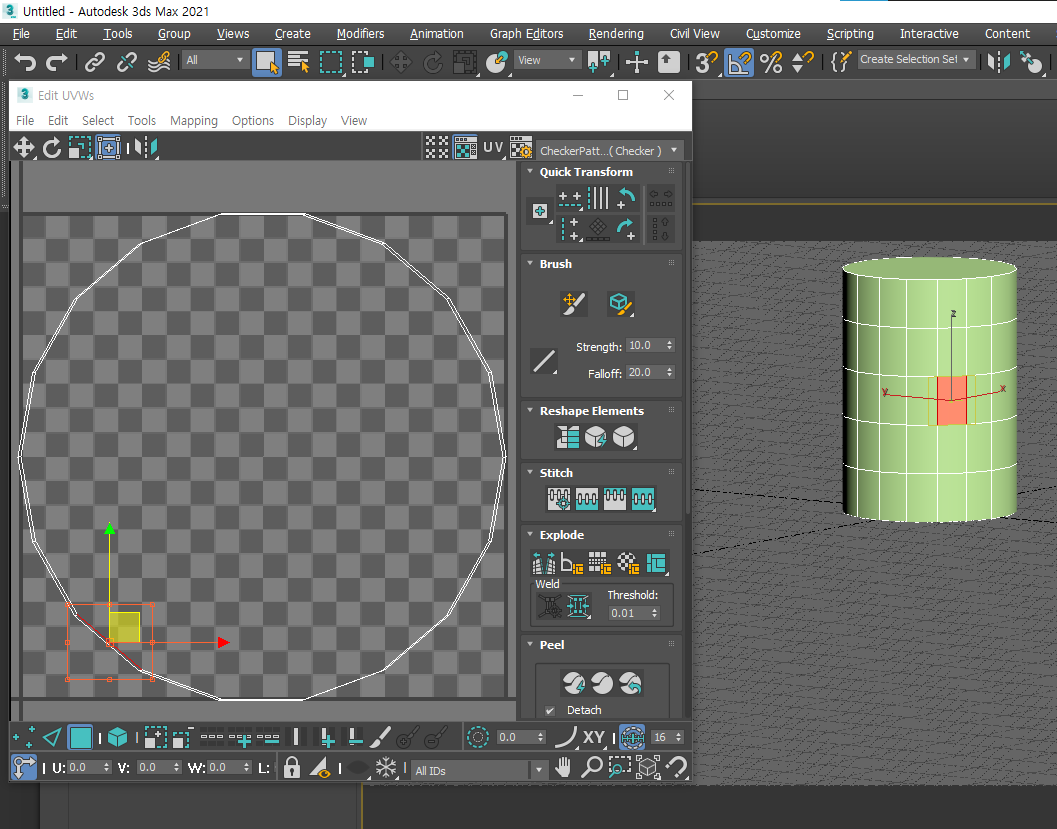

◽ 평면인 경우 > 바로 평면맵이 만들어지는 걸 확인할 수 있음. (위, 아래, 마찬가지임)

◽ 측면은 맵핑이 되어있지 않은 상태







◼ 구체적으로 실린더 맵핑 하기

구분	설명	비고

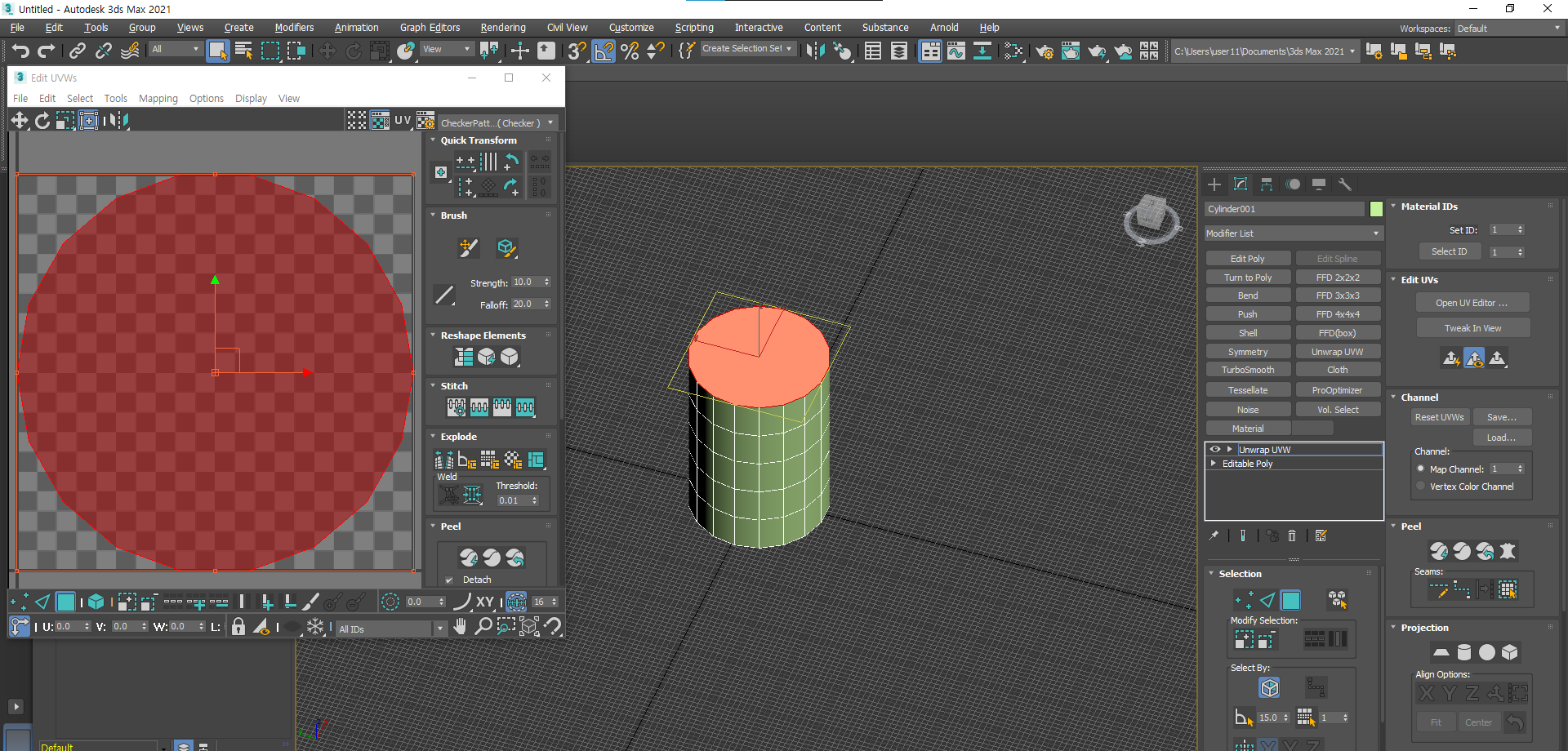

평면인 윗면을 떼어내고 싶은 경우	Quick Planar Map 을 사용
	아랫쪽도 마찬가지로 가능

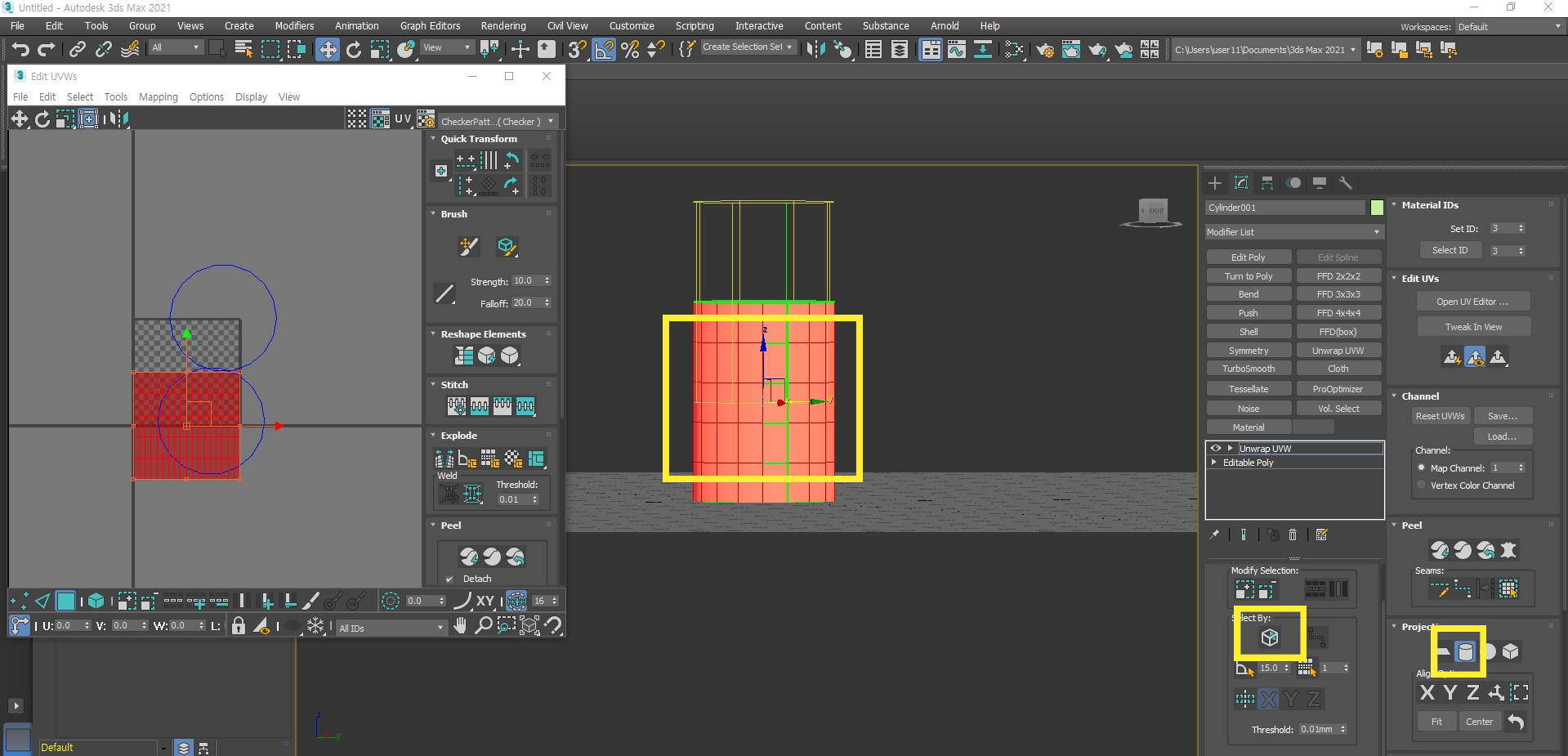

측면을 떼어내려면	1) 측면을 모두 선택	ignore backfacing 필수 ⭐⭐⭐

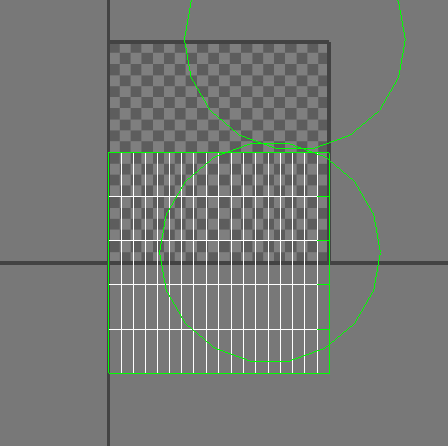

	2) 실린더 맵핑 아이콘 클릭!	맵 사이즈에 맞게, 자동적으로 실린더 맵이 나옴.

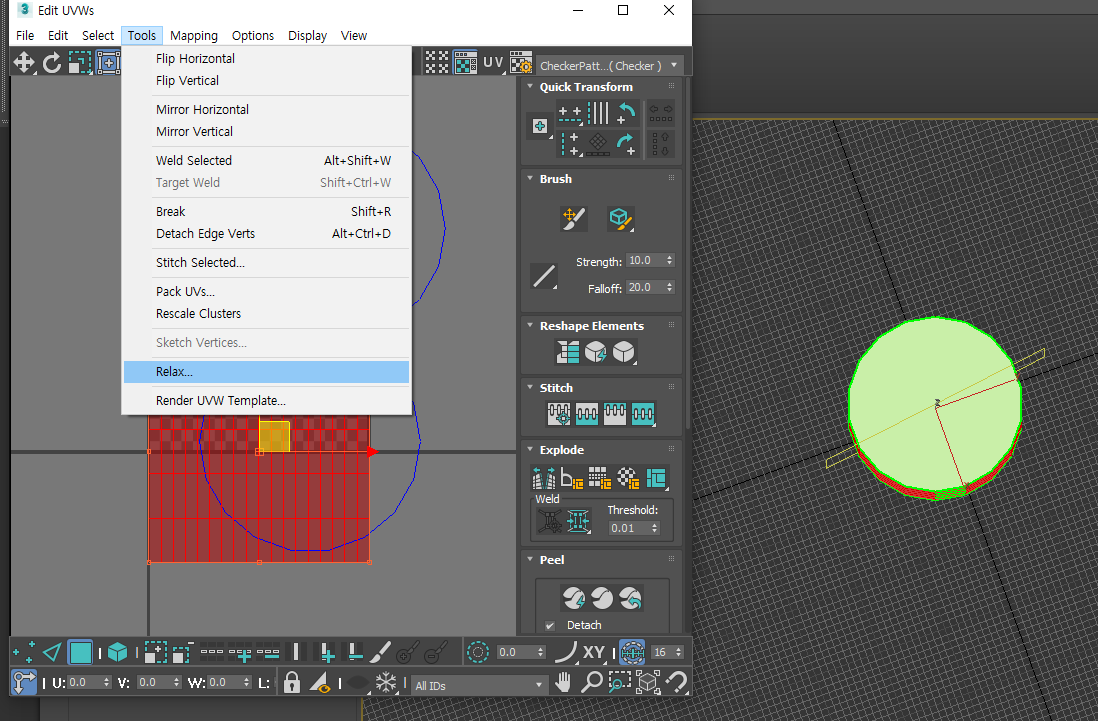

[추가 작업] 맵 사이즈가 아닌, 원래 비율대로 맞추기 위해 Relax 실시 ⭐⭐⭐	UV Editor - Tools - Relax	맵핑된 부분이 선택된 상태에서 실시 해야 함.
	1) Relax by 'Face Angle' 선택
	2) amount 는 '1.0' 으로 선택	기본설정값
	👉 그 결과 '물체가 가진 비율' 대로 펼쳐짐	⭐ 모델링이 좋아야, 빠른 속도로 펴짐 (모델링의 중요성)

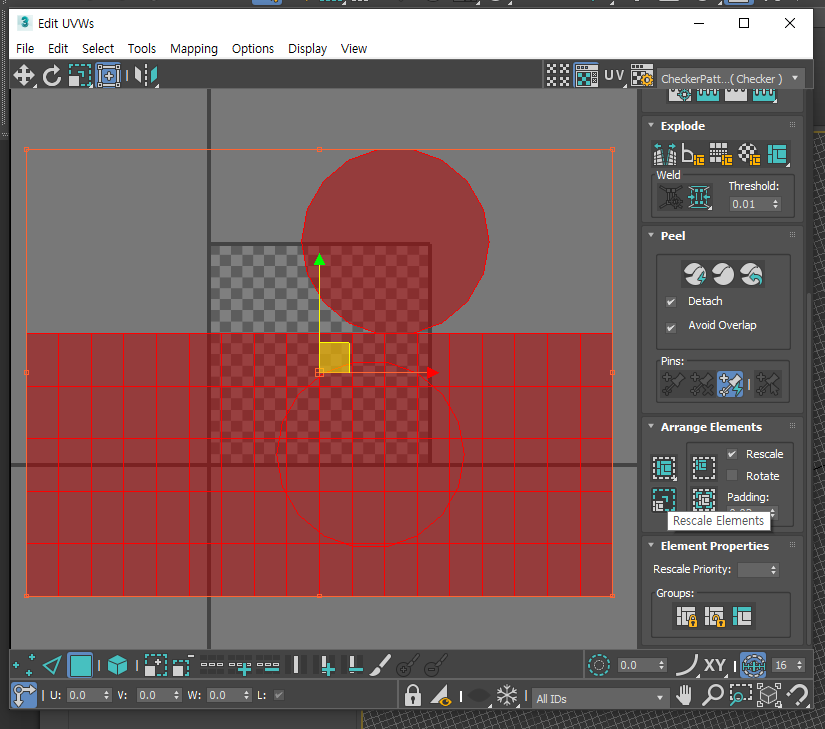

[추가 작업] 실제 물체가 갖는 비율대로 맵핑 사이즈를 조절하기	arrange elements - rescale elements 클릭	왜 이걸 해야 하는 거지❓❓❓

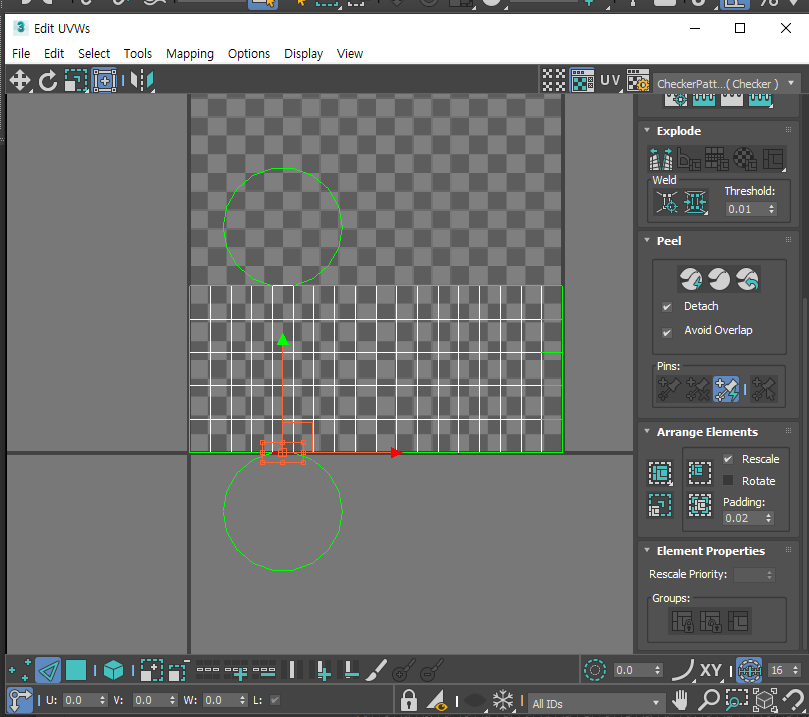

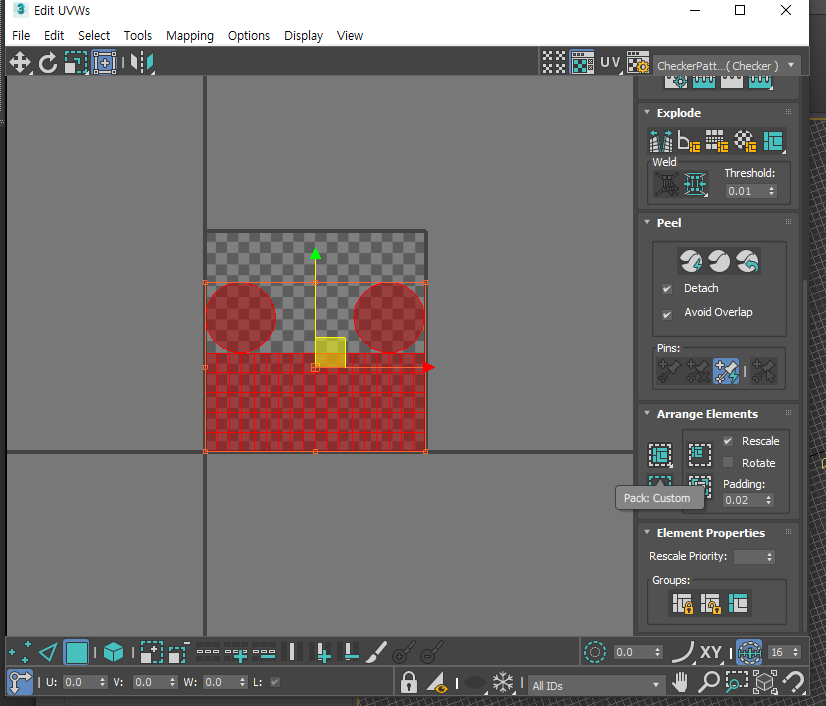

[추가 작업] Map Size에 맞게 배열하기	arrange elements - 'Pack : Custom' 클릭
[추가 작업] Stitch Selected 로 모양에 맞게 붙이기	edge 선택 > 우클릭 > Stitch Selected 선택 > 모양에 맞게 붙여질 것 임.
	arrange elements - 'Pack : Custom' 클릭 으로 다시 맵 사이즈 한 장에 넣기
Slate Material Editor 열어서 Map 적용하기
UV Editor 에서 확정된 맵 사이즈 조절하기	freeform 모드 클릭 > CTRL 클릭 > 맵이 모든 사이즈로, 정방향, 변화
팁





◽ Quick Planar Map 위치



◽ 아랫쪽도 마찬가지



◽ 1) 측면을 모두 선택 👉 2) 실린더 맵핑 클릭! 할 것



◽ '맵 사이즈에 맞게' 결과물이 나옴



◽ 맵핑된 부분이 선택된 상태에서 > UV Editor - Tools - Relax



◽ 1) Relax by 'Polygon Angle' 선택 👉 2) amount 는 '1.0' 으로 선택 👉 '물체가 가진 비율' 대로 펼쳐짐



◽ arrange elements - rescale elements 클릭







◽ arrange elements - 'Pack : Custom' 클릭 👉 사이즈에 맞게 배열됨





◽ edge 선택 > 우클릭 > Stitch Selected 선택 > 모양에 맞게 붙여질 것 임.





◽ freeform 모드 클릭 > CTRL 클릭 > 맵이 모든 사이즈로, 정방향, 변화







◼ 팁

1) '전개도' 를 생각할 수 있으면 > Unwrap을 잘 할 수 있음.

2) '기본형태' 를 다 연습해볼 것

😢 와... 이걸 일일이 다 공부해야 하는건가? 음... 약간 원칙이 없는거 같은데. 너무 하나 하나 아닌가 ㅠㅠ

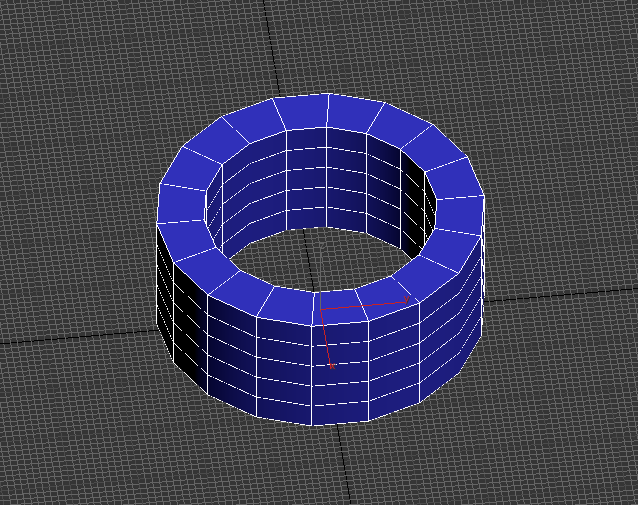

◼ TUBE 맵핑

(13:13) 와. 근데... 이걸 어케 하지...





---

질문 및 생각



1. UVW Map 과 Unwrap UVW 는 무슨 차이가 있는건데?

2. 기본 이론, 기본 도형 정도는 맥스에서 할 수 있게 연습하자. 그런데, 모든 물체를 이렇게 할 수는 없다. 다른 프로그램을 알아보고 배워야 할 것 같다.
