9. 움직이는 머티리얼과 라이트 함수 활용한 구름 그림자 표현



노을진 시간대 표현

✅ directioanl light 각도 변경

✅ 그림자가 보여줄 방향 결정





✅ 오브젝트의 디테일이 '라이팅' 에 의해서 없어지지 않도록 주의





⭐ 한 오브젝트에 빛과 그림자가 공존할 수 있게 셋팅 (아직은 방향성을 잘 모르겠음)





스포트 라이트에 '라이트 함수' 넣기



스포트 라이트 가져오기





파일 드래그 가져오기



라이트 함수에서는 '머티리얼' 을 만들어줘야만 함.



만들고 > 이름 짓기 (M_LightFucntion)

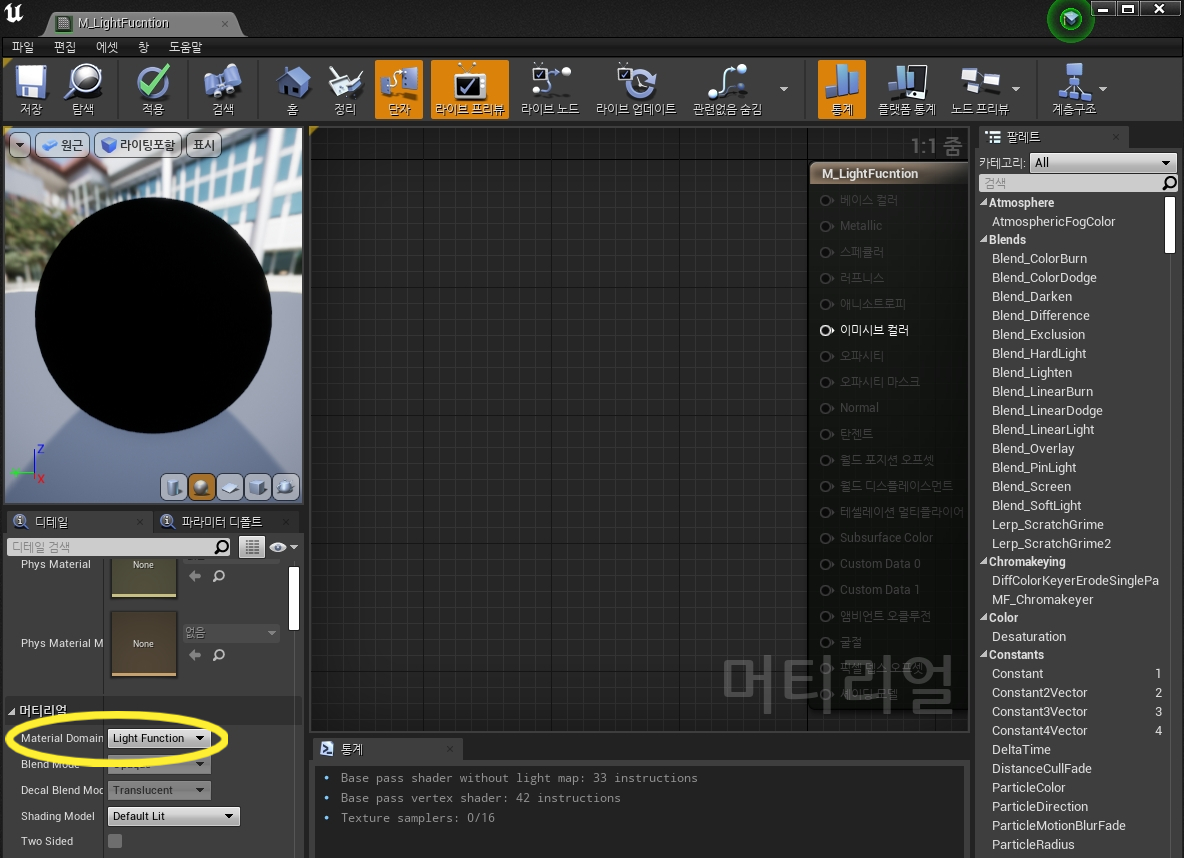

Material Domain 을 > 'Light Fucntion' 으로 선택 > '머티리얼의 종류' 자체를 바꿀 수 있음.





드래그 해서 가져오기



드래그 해서 > 라이트 함수에 넣기 > 스포트 라이트가 '로고' 를 쏘고 있음.



m 눌러서 multiply 노드 생성 > 텍스처 맵을 드래그 해서 넣기 > '텍스처 맵' 에 따라서 블렌딩이 됨.



[원리]

1. 언리얼 로고의 '검은색' 값은 '0' 임 > 여기에 '구름 텍스처는 0~1 사이의 다양한 값임' > 이 둘을 곱하면 > '검은색 영역은 무조건 0' 임.



2. 언리얼 로고의 '흰색' 값은 '0' 임 > 여기에 '구름 텍스처는 0~1 사이의 다양한 값임' > 이 둘을 곱하면 > '구름 텍스쳐 안에 있는 값이 반영' 됨.⭐⭐⭐⭐⭐



[중요]

라이팅으로 - 디테일을 표현할 수 있음!

굉장히 유용함!!!!!!!!!!! ⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐



우클릭> time 노드 : 시간을 나타내는 노드

우클릭 > panner 노드 : 텍스처를 머티리얼 안에서 움직일 수 있음.

speed x,y 조절 하면 > panner 노드가 텍스처를 움직이게 한다.





마스터 머티리얼로 활용할 때는 'speed' 에 연결해야 함.

speed x, y 가 있는데 > 입력핀에는 speed 하나 밖에 없음. ( ❓ 이 문제의식은 사실 공감을 못 하겠음.)

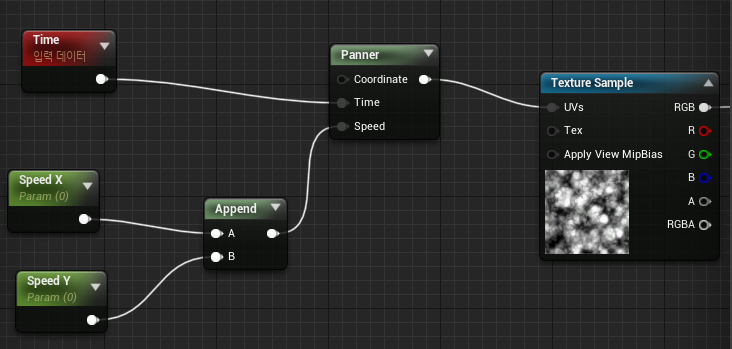

스칼라 노드(s 누르고 + 왼쪽 클릭) 로 speed x, y 노드 만들고 > AppendVector 노드 만들어서 연결 > speed 로 연결

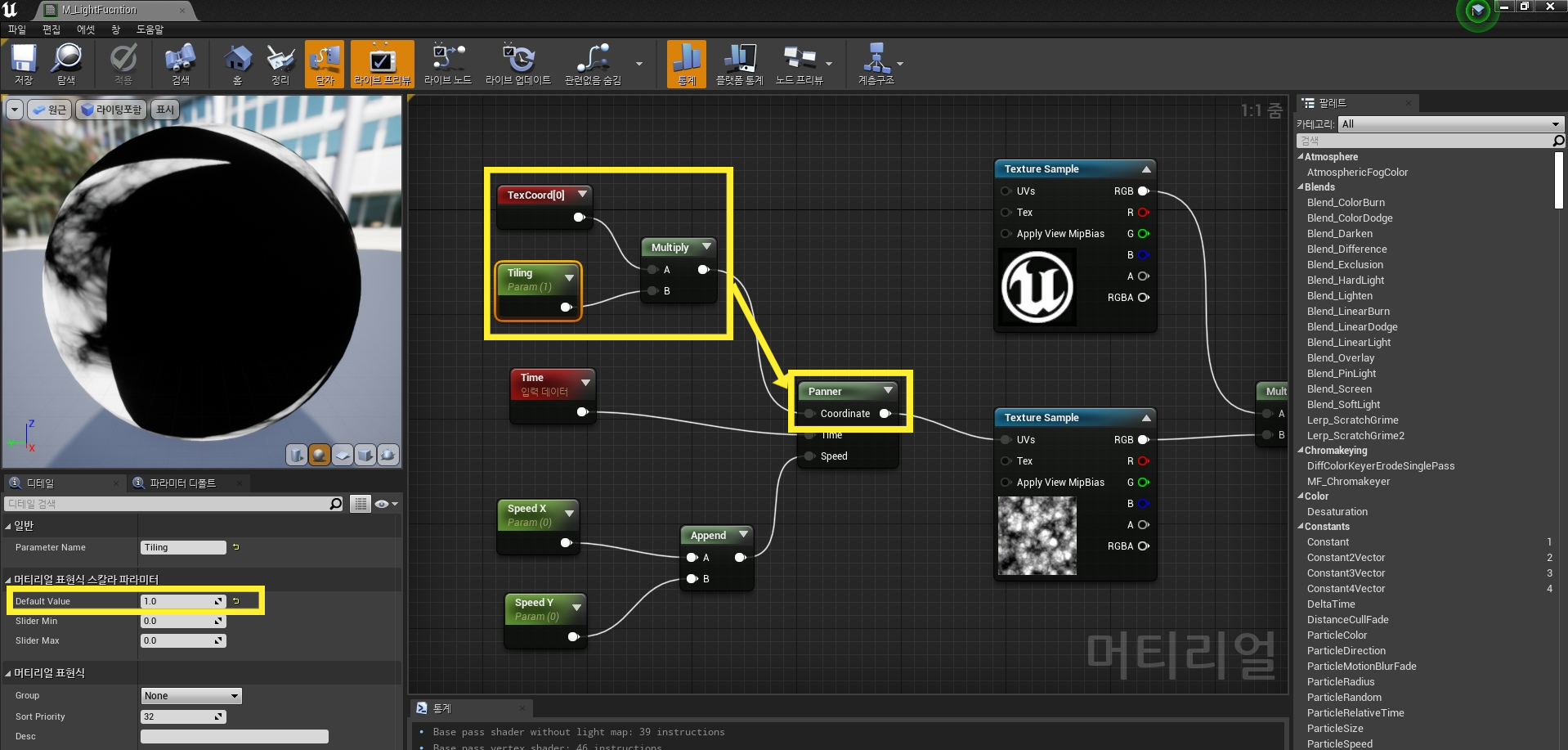

타일링 까지 조절하고 싶다면?

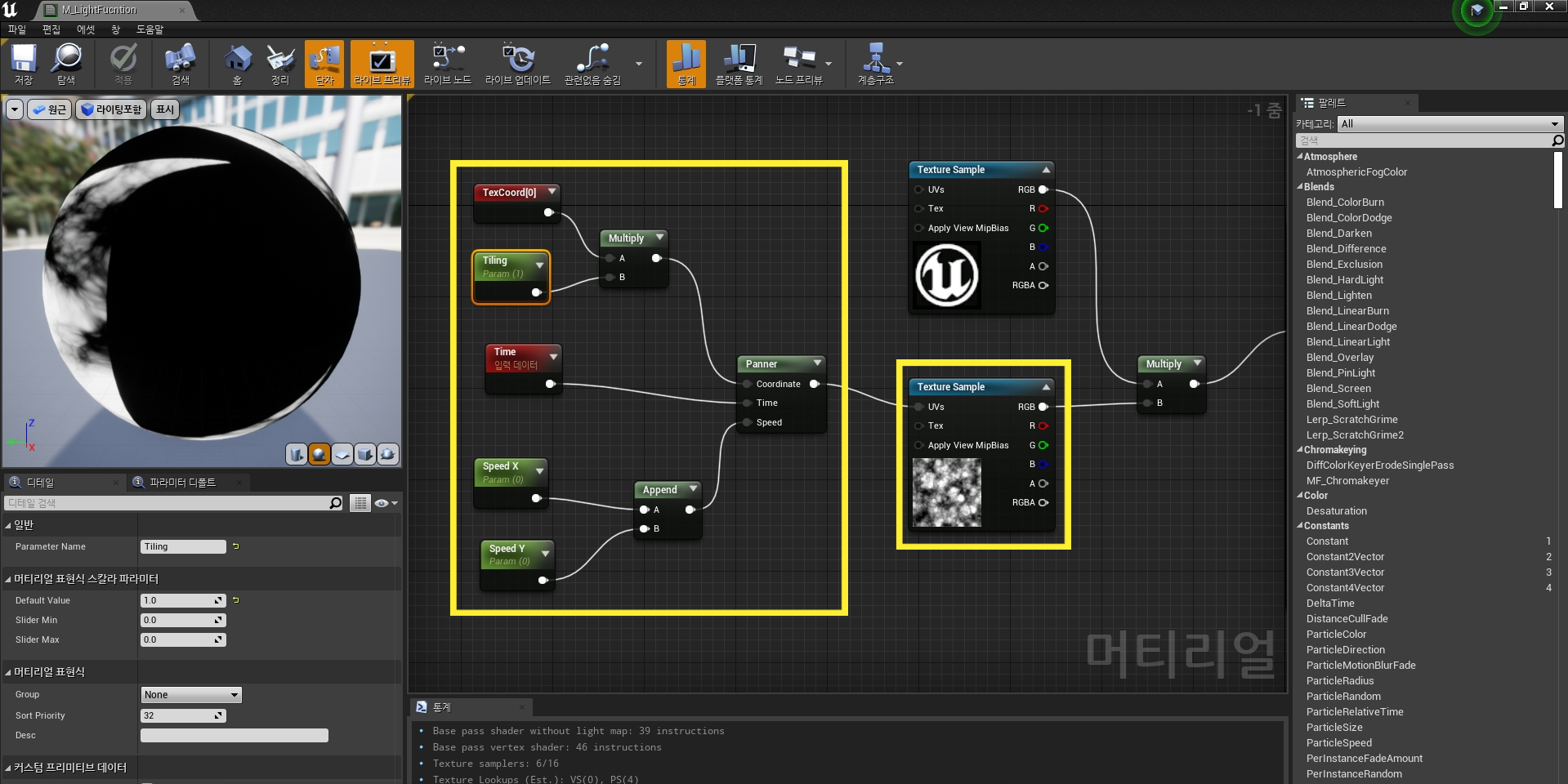

우클릭 > texturecoordinate 노드 꺼내기 > 스칼라 노드(s 누르고 + 왼쪽 클릭)로 tiling 만들기 + Multiply 노드 만들기

단! tiling 노드의 기본값은 꼭 '1' 로 해줄 것!

❓ 왜 기본값은 '1' 로 할까?



👌 움직이는 텍스처, 방향 속도 조절 가능.

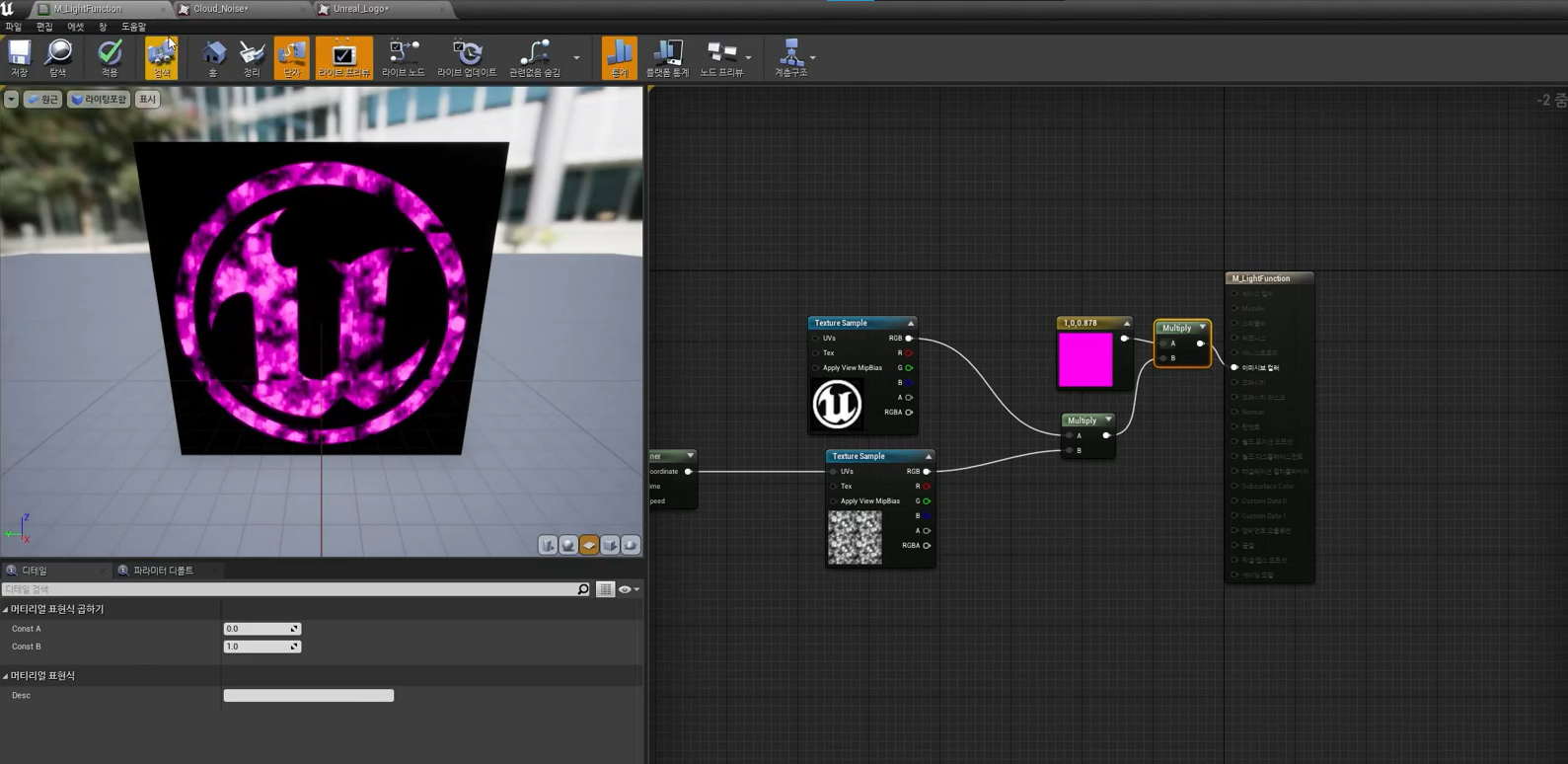

단, ⭐ '이미시브컬러' 는 '흰색, 검은색' 밖에 인식하지 못 함!

so, '라이트 함수' 에서는 > '색깔을 넣는 것은 의미 없음'





이 부분을 '머티리얼 함수' 로 만들기





라이트 머티리얼이 있는 곳에 '우클릭 > 머티리얼 함수' 만들기





머티리얼 함수 자체에서 'expose to library' 켜주기



머티리얼 함수로 복사하고 싶은 노드를 > CTRL C - V 해서 > 머티리얼 함수에 붙여넣기



Texture Sample 우클릭 > 파라미터로 변환 > Noise Texture 로 이름 짓기

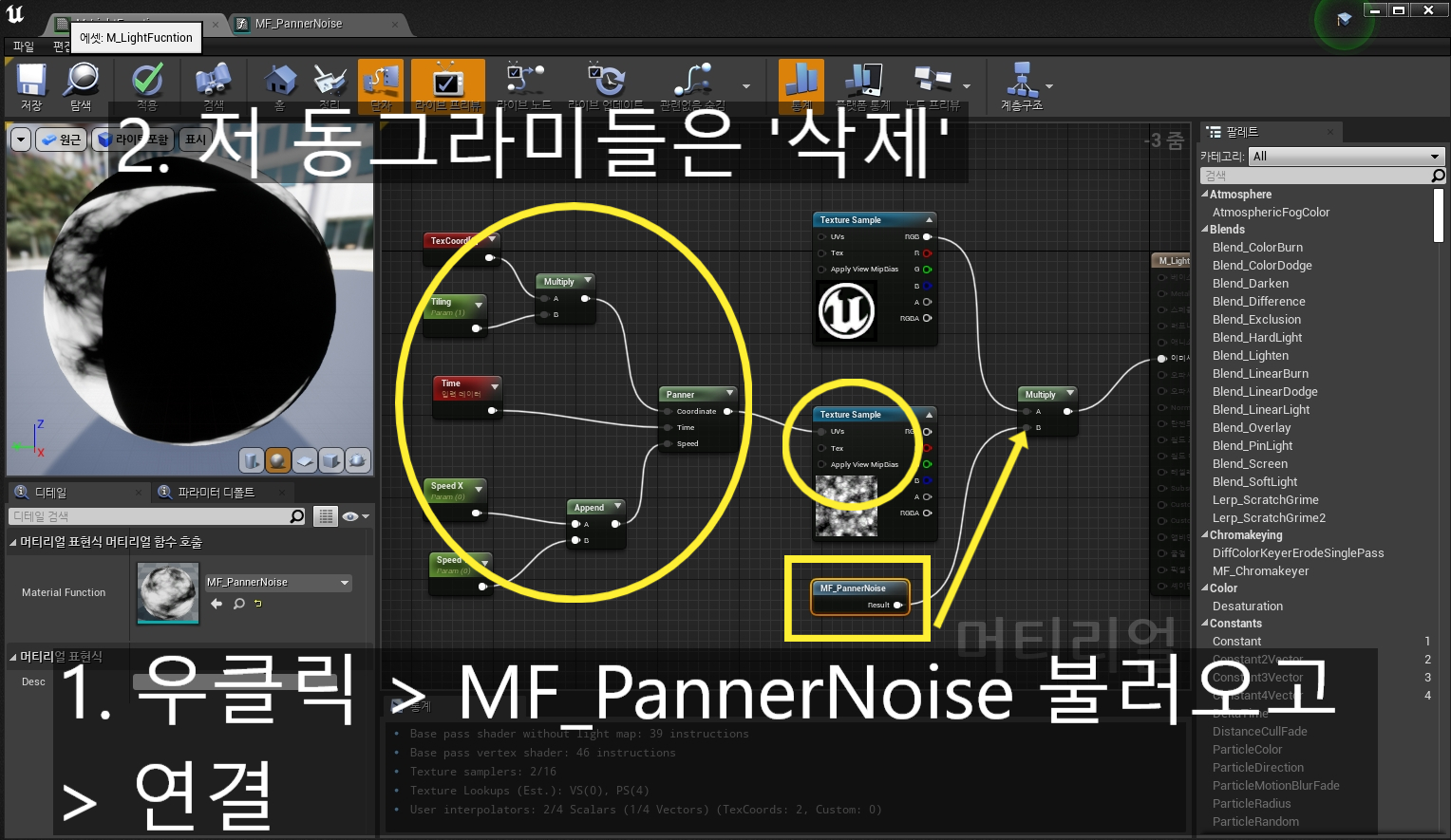

@라이트 펑션 '마스터 머티리얼' 에서

1. 우클릭 > MF_PannerNoise 불러오고 > 연결

2. 저 동그라미들은 '삭제'

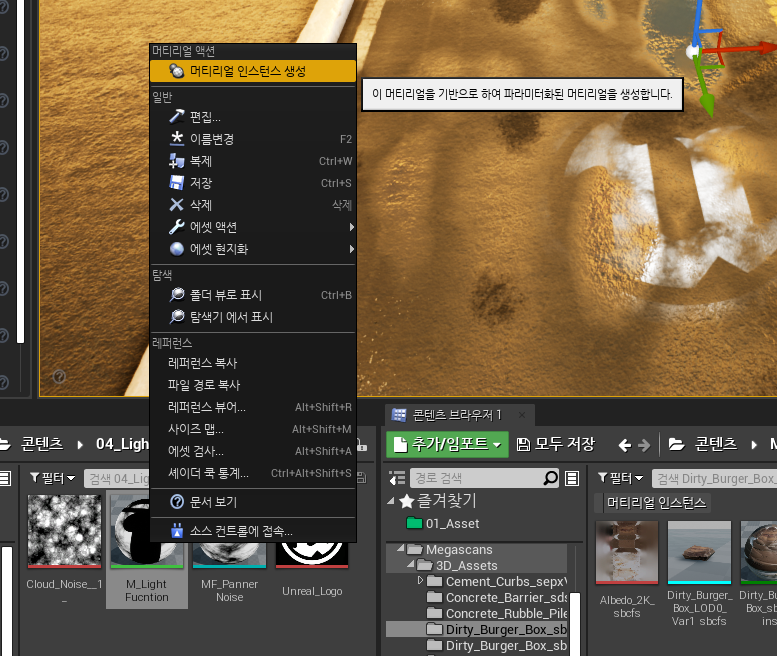

M_LightFucntion 을 인스턴스로 만들기 (❓❓❓ 왜 일까???)



LightFucntion 인스턴스의 '세부 파라미터' 분류하기





마스터 머티리얼 > MF_PannerNoise 로 들어가고 > 정리하고 싶은 노드들 선택 > group 을 'Light Fucntion Noise' 로 적는다.



Noise Texture 파라미터에도 'group' 만들어준다.

⭐ 하나의 group 에 있지 않으면 > Noise Texture 에 나타나지 않게 되기 때문 ⭐



정렬 순서 정하기

'Noise texture, Tiling, speed 노드' 모두에게 해줄 것 > 그러면, '머티리얼 인스턴스' 에 파라미터 그룹이 정렬되어 있음!





Cf. 머티리얼 인스턴스 파라미터 그룹 정렬 화면





디렉셔널 라이트에 '라이트 함수' 넣기



(s 키보드 + 왼쪽 마우스 클릭) 스칼라 노드 생성 'Light Function Intensity' 이름 짓기 > default 1 로 설정

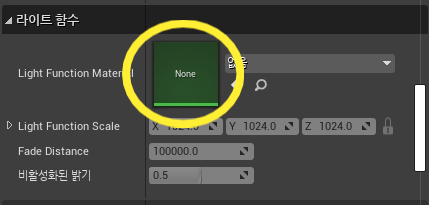

BP_Myskysystem 중 Directional light 중 '라이트 함수' 에 넣기

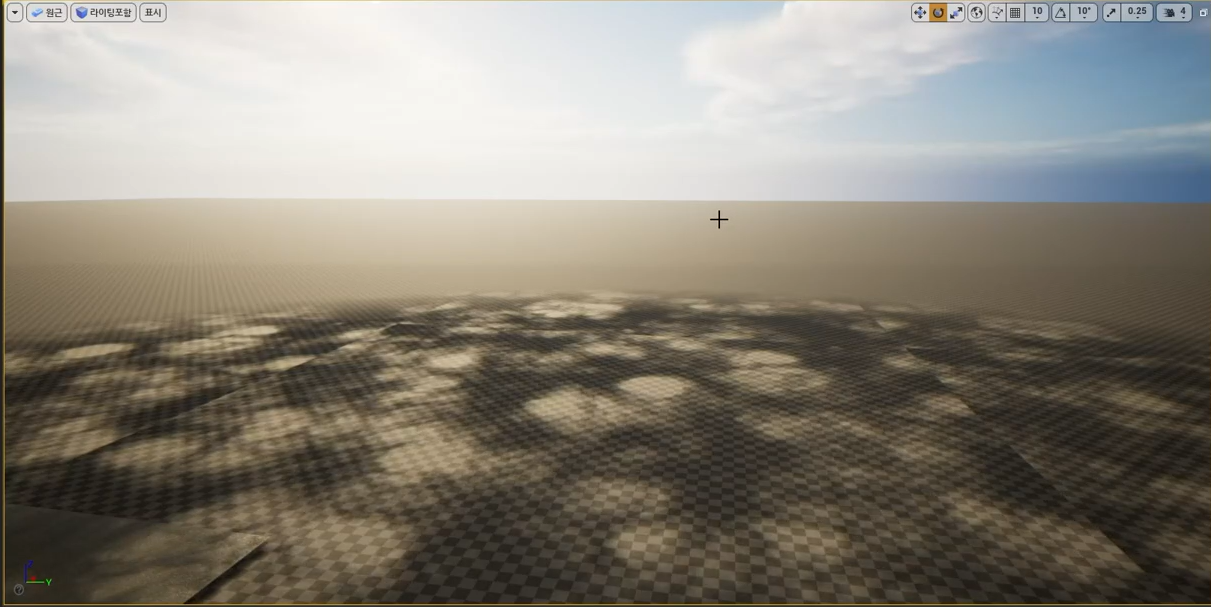

tiling & speed 조절해주면 > 구름 텍스처를 '디렉셔널 라이트' 에 panner 시켜서 - '구름 그림자'를 표현 하고 있음. ⭐⭐⭐⭐⭐

(이거, 이해할 필요가 있음!!!!!!!)



Cf. 'panner = 빵 굽는 사람, 금 캐는 사람'





문제점 : 약간 기울어진 그림자 느낌.



해결 방안

1. 디렉셔널 라이트를 > 낮으로 바꾸면 > 현실감있는 '구름 그림자 움직임' 가능.





2. 이 시간대를 활용하려면 > 트라이 플라나 함수 활용



[원인 파악]

1. '지금까지는 TextureCoordinate. 즉, UV 기준으로 맵핑' 했기 때문에 > '회전값' 에 영향을 받는 것임.

2. If '트라이 플라나' 로 맵핑 > '월드' 를 기준으로 맵핑 > so, '디렉셔널라이트의 회전값' 에 영향을 받지 않음.

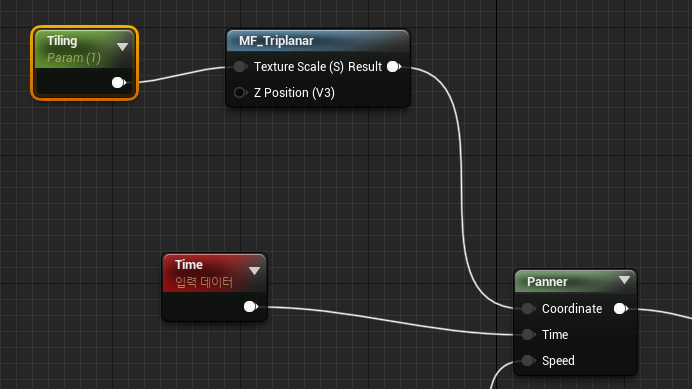

so, @MF_PannerNoise 에서 - MF_Triplanar 를 가져와서 > 연결



문제는 굉장히 타일링이 좁음 > so, Tiling 을 늘려주면 된다.





트라이 플라나 활용의 문제점 : 랜드스케이프에서 '구름이 반복' 되면, '인위적' 인 느낌이 날 수 밖에 없음.





해결방안 : 라이트 함수의 'fade distance' 를 활용할 수 있음. > 구름 그림자는 표현하고, 다른 부분는 나무, 돌 등으로 숨기고.





✅ 이 panner noise 는 다른 곳에 연결해서 사용해도 무방할 것!

✅ 응용 DB 에 넣어두고 > 이걸 꺼내먹을 수 있게 해놓으면 좋을 것 같음.

❓ 음... 구름에 각진 부분, 이 생기는데 이건 왜 그런거지?
