3ds Max 완전기초_2 (feat. 기초 모델링 명령어)



구분		명령모드 (단축키)	주요 명령어	비고
공통			Attach, Detach	editable poly,  vertex, edge, border, polygon, element ⭐모두에게 적용⭐ 된다는 점
editable poly		CTRL B 🔺🔺  1~5 누르고 > 한번 더 누르기
vertex		1	Weld, Connect
edge		2	Ring, Loop, Connect
	edge - ring	◼ Alt + R ◼ 1st 엣지 선택 > SHIFT + 2nd 엣지 선택
	edge - Loop	◼ Alt + L ◼ 엣지 더블 클릭
border		3	Cap
	border - Cap	alt P
polygon		4	Inset, Extrude, Bevel
element		5





공통 - Attach & Detach

◼ '결합' 할 때 사용한다.



◽ 결합 기준이 되는 오브젝트를 먼저 클릭 > ATTACH > 합쳐지게 하고 싶은 놈을 그 다음에 클릭



ex) attach 이전 👉 attach 이후 '하나의 오브젝트' 가 되었다.





◼ 이 상태에서 'Detach' 하려고 한다면?

쉽게 생각하면, '오브젝트' 안에서 '떼어내고 싶은 부분을 선택' 하고 > 'detach' 를 누르면 된다.



'editable poly 의 하위요소를 클릭' 한 상태여야 > detach 요소가 활성화 된다.  ⭐⭐⭐⭐⭐⭐⭐

Cf. 왜냐면, 이미 한 몸뚱이임. > 그래서 'editable poly 단위' 로 들어가야 함.

Cf. 주전자의 앞쪽 코 부분만 떼어낸다고 생각하면 됨. ⭐⭐⭐⭐⭐

분리완료





◼ Detach 는 'vertex, edge, border, poly 등' 에도 적용된다.

EX) 주전자의 Poly 를 detach 시켜서 > 이동



◼ 렌더링 처럼 안쪽면이 '안보이게' 하려면?



Cf. 뷰포트에서는 '안쪽' 이 '보임'.

'렌더링 한 후에는, 안쪽이 '안 보임'



◽ 우클릭 > object properties > backface cull ON







◼ 다시, 붙여보기

◽ POLYGON 선택 > 면 선택 > CONVERT TO VERTEX > SNAP 키 이용해서 붙게 하기 ⭐⭐⭐⭐⭐



Vertex - Weld ⭐⭐⭐

◼ 현재 상황

POLYGON 2개를 떼었다가 붙였음 > SO, '같은 공간에 버텍스가 2개' 있는 상황





◼ 이렇게 버텍스가 붙어있을 때, 'weld' 를 사용 > '붙어있는 2개의 버텍스를 1개로' 만든다. ⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐

Cf. weld 클릭 > 고유번호가 하나만 나옴!





◼ 버텍스간 떨어져 있는 경우 > '수치값 조절' 해서 > 거리안으로 weld 가 될 수 있도록 설정



버텍스 2개 모두 선택 > weld 수치값 올리면 > '붙을 수 있는 한계거리 증가' > 자동적으로 붙는다. ⭐⭐⭐



◽ 전체 면을 잡고 > weld 눌러주기



Vertex - Connect

◼ '버텍스가 모두 선택된 상태' 에서 > connect 누를 것.





Edge - Ring

◼ 엣지 선택 > ring 클릭 > '떨어진 엣지' 끼리, 모두 선택된다. ⭐⭐⭐

◼ 단축키 : alt R ⭐

◼ 더 쉬운 것 : 1st 엣지 선택 > SHIFT + 2nd 엣지 선택⭐⭐⭐⭐⭐







Edge - Loop

◼ 엣지 선택 > Loop 클릭 > '붙어있는 엣지' 끼리, 모두 선택된다. ⭐⭐⭐

⭐ '루프 돌린다.' = 반복된다. 는 의미로 사용되잖아! > 붙어있는 놈들을, 무한 반복하는 느낌.

◼ 단축키 : alt L ⭐

◼ 더 쉬운 것 : 엣지 '더블클릭' ⭐⭐⭐⭐⭐⭐⭐⭐







◽ Cf. Polygon Ring & Loop



Polygon Ring & Loop

 : 1st 폴리곤 선택 > SHIFT + 2nd 콜리곤 선택⭐⭐⭐⭐⭐







Edge - Connect ⭐⭐⭐



◼ 기본

2개 edge 선택 > connect 클릭 > 합쳐진다.



◼ 셋팅값

◽ connect 되는 edge 의 개수

◽ edge 2개 이상일 경우 > 두 line 간 상호 간격

◽ edge 자체 위치값







Border - Cap ⭐⭐⭐

◼ 기본

빈 공간을 '메워주는 데에' 많이 사용된다.



◼ 단축키

alt P ⭐⭐⭐⭐⭐⭐⭐



◼ 방법

border 부분 선택 > Cap 눌러준다.





Polygon - Inset ⭐⭐⭐



◼ 기본

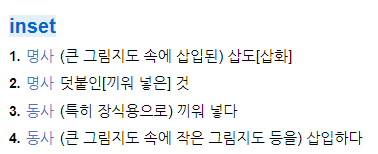

면을 삽입하는 것





◼ 셋팅값 검토



◽ Group 으로 설정한 경우

'3개의 폴리곤이 선택된 상태' 에서 > '그 영역 공통적으로'⭐  새로운 면을 추가



◽ By Polygon 으로 설정한 경우

'3개의 폴리곤이 선택된 상태' 에서 > '각각의 폴리곤'⭐ 에 새로운 면을 추가 (총 3개의 면이 추가되었음)





Polygon - Extrude



◼ 기본

부피감을 형성할 수 있음.



◼ 설정값



◽ Group

선택된 3개의 폴리곤이 > '한 방향' 으로 쭈욱- 뻗어져 나옴.







◽ Local Normal

선택된 3개의 폴리곤이 > '일부의(local) 방향' 으로 쭈욱- 뻗어져 나옴.

Cf. box 의 경우 '완전 평면' 임. so, local normal 과 group 의 차이가 없음.

그런데, 주전자의 경우 '곡선' 이 있기 때문에 > 차이가 있음.









◽ By Polygon

선택된 3개의 폴리곤이 > '폴리곤 각자의 방향' 으로 쭈욱- 뻗어져 나옴.





Polygon - Bevel



◼ 기본

◼ Extrude 와의 차이

◽ Bevel 에는 '설정값' 에 '기울기 조절' 이 추가

◽ 나머지는 동일





◼ 설정값

◽ 전반적으로 Extrude 와 비슷 / 기울기 제외하고.



◽ Group



◽ Local Normal



◽ By Polygon





팁 모음



Cf. 색깔 변경



◼ 오브젝트 만들고 >  editable poly 변환 이전에 '기본 파라미터' 를 변경해줄 것  ⭐⭐⭐⭐⭐⭐



◼ 그리드의 '원점' 에 위치시키려면, 아래 부분을 0 으로 고쳐주기







◼ 렌더링

상단 > render production 클릭













암기 사항 / Remind 사항

✅  editable poly 변환 이전에 '기본 파라미터' 를 변경해줄 것  ⭐⭐⭐⭐⭐⭐



◼ 이 상태에서 'Detach' 하려고 한다면?

'editable poly 의 하위요소를 클릭' 한 상태여야 > detach 요소가 활성화 된다.  ⭐⭐⭐⭐⭐⭐⭐





✅ 3D 개념 이해하는데 필요한 책 같은게 있으면 좋을 것 같음.
