로고, 이름이 들어간 '콜라캔' 만들기 (feat. 알파 브러쉬 만드는 법)





이번 텍스처링 목적

실제 사물에 근접하게 표현하기

so, 실제 레퍼런스 사진을 보면서 작업하는게 많은 도움! 이 됨.



레퍼런스 찾고 > Pureref 에서 저장 하고 > 띄워놓기



Cf. Pureref 설치 및 사용 방법 👇👇👇👇👇👇

2021.11.14 - [[3D]/언리얼_입문] - [Pureref] 레퍼런스 이미지 관리 프로그램 (feat. 설치 및 사용 방법, 사용팁, 단축키)

[Pureref] 레퍼런스 이미지 관리 프로그램 (feat. 설치 및 사용 방법, 사용팁, 단축키)

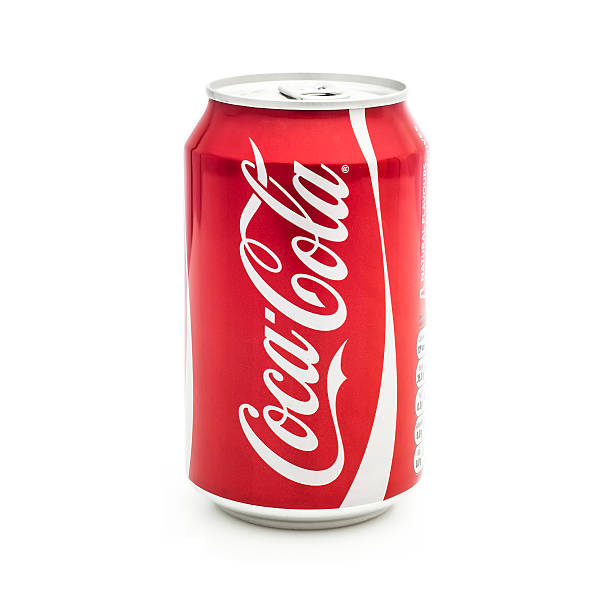

이걸 목표로 작업 렛츠고







모델링 불러오기 > 베이크 하기

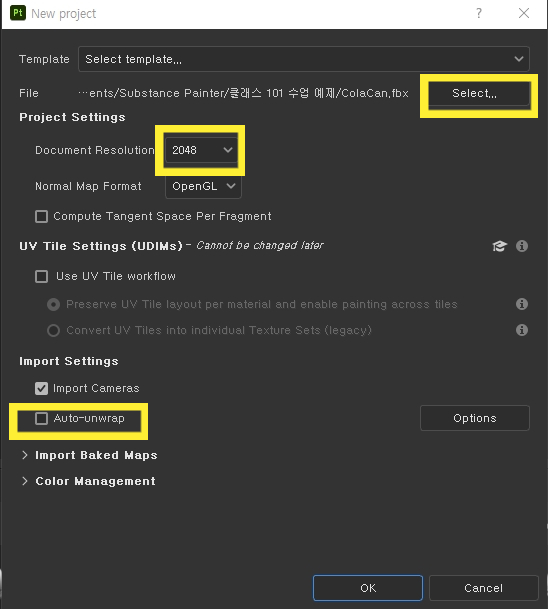

file - new > 셋팅 시작



화면 우측에서 > texutre set settings - bake map mesh > 셋팅값 설정









'붉은 색' '알루미늄 느낌' 임 > fill layer 로 전체적으로 덮어주기



붉은 색

채도가 살짝 낮은 어두운 느낌으로 설정



메탈릭 = 1



roughness = 0.1

⭐⭐⭐'반사 여부를 확인' ⭐⭐⭐ > '레퍼런스 이미지의 경우, 반사를 많이 하고 있음' > so, roughness 0.1 로 셋팅





하얀색 알루미늄 만들기

레이어 복사 > base color 를 '회색' 으로 이동



[마스킹 작업] '콜라 윗 부분만' 마스킹 해서 > 윗 부분, 아래 부분 표현해줄 것 임



1. 기존에는 '브러쉬' 로 했지만 > '정교한 마스킹' 작업의 경우, 오류가 날 수 있음.





2. Polygon Fill ⭐⭐⭐⭐⭐ >



'모델링의 polygon 을 기반으로 > 마스킹을 선택해줌'



3. Polygon Fill - UV Chunkfill

'덩어리' 를 기준으로 > fill 할 수 있음! ⭐⭐⭐⭐⭐⭐⭐



⭐ 옆에 있는 '2D 전개도' 를 잘 보면서 진행!





4. 3D 에 대응하는 2D 지점을 파악 ⭐⭐⭐⭐⭐ 해서 > 깔끔하게 따주기



Cf. '어떤 부분을 기준' 으로 맞춰줄 것 인가! 가 굉장히 중요⭐⭐⭐⭐⭐⭐⭐

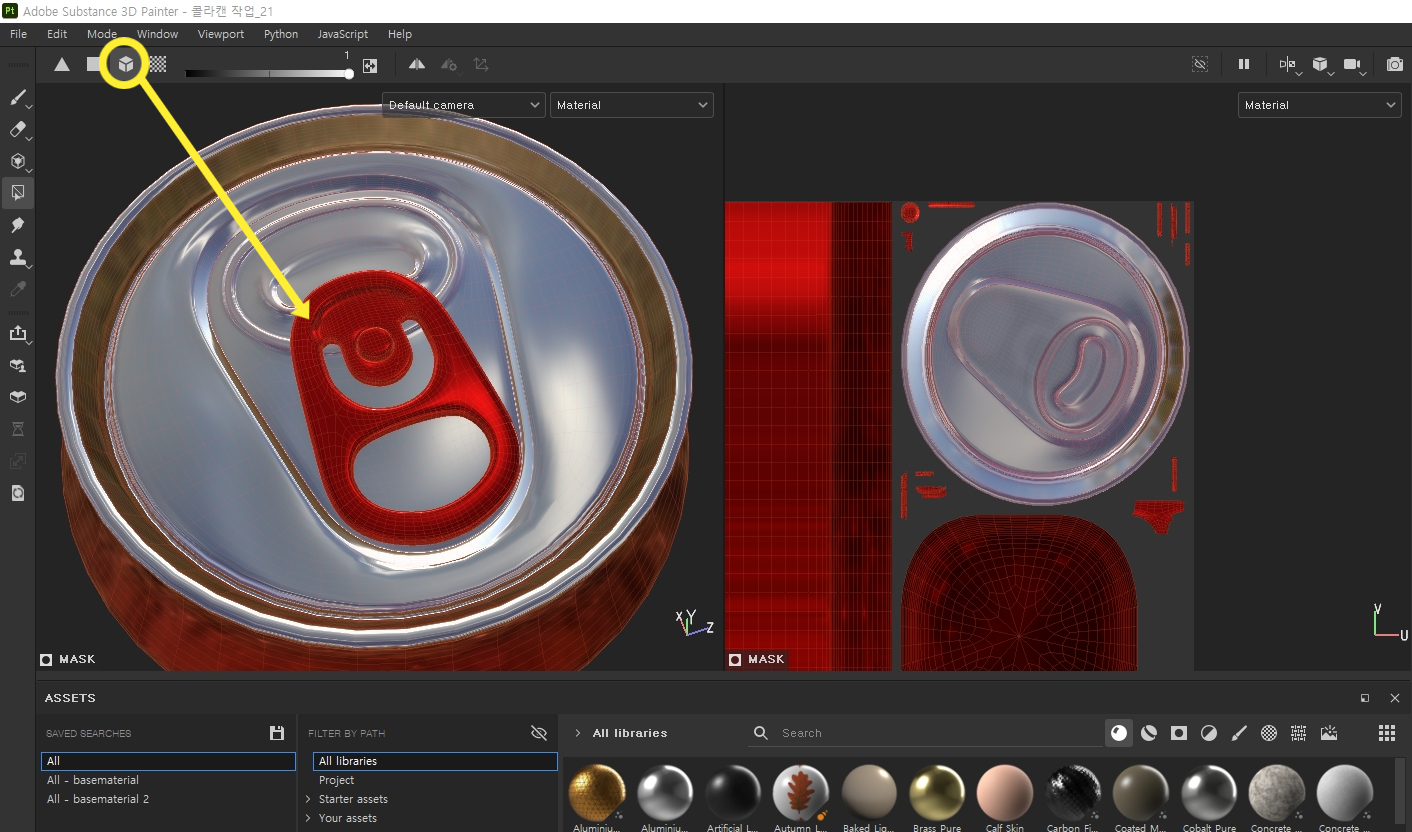

5. Mesh fill 을 사용해서 > 병 따개 만 따주기



Cf. Mesh fill 은 'Mesh' 단위 별로 > 칠하는 기능? 🔺🔺🔺



6. 밑바닥 역시 > UV Chunk, Mesh fill 이용해서 완성



Cf. 선택한 부분을 지우고 싶으면 > 현재 'black mask' 이기 때문에, 'Black 선택해서 > 칠해주면 된다.'









[마스킹 작업] 로고 넣어주기



기본 원리

브러쉬 中 '알파 무늬' 찾아주고 > 클릭 하는 개념



so, '레퍼런스 이미지에 필요한 알파 브러쉬 다운'

즉, 브러쉬 다운 = 알파 이미지 작업⭐⭐⭐⭐⭐





[마스킹 작업] 마스킹 로고 만들어서 > 가져오는 방법



파일 생성 및 설정



✅ CTRL N (파일 생성) > 정사각형 사이즈로 설정 (1024X1024)

✅ Back ground 는 'black' 으로 설정 (Cf. 알파 이미지 작업은 반드시 '검은 배경' 에 '흰색' 으로 작업)







원하는 이미지 그려넣기

✅ '중앙 위치' 시키는 것이 > 섭스턴스에서 작업하기 용이함!

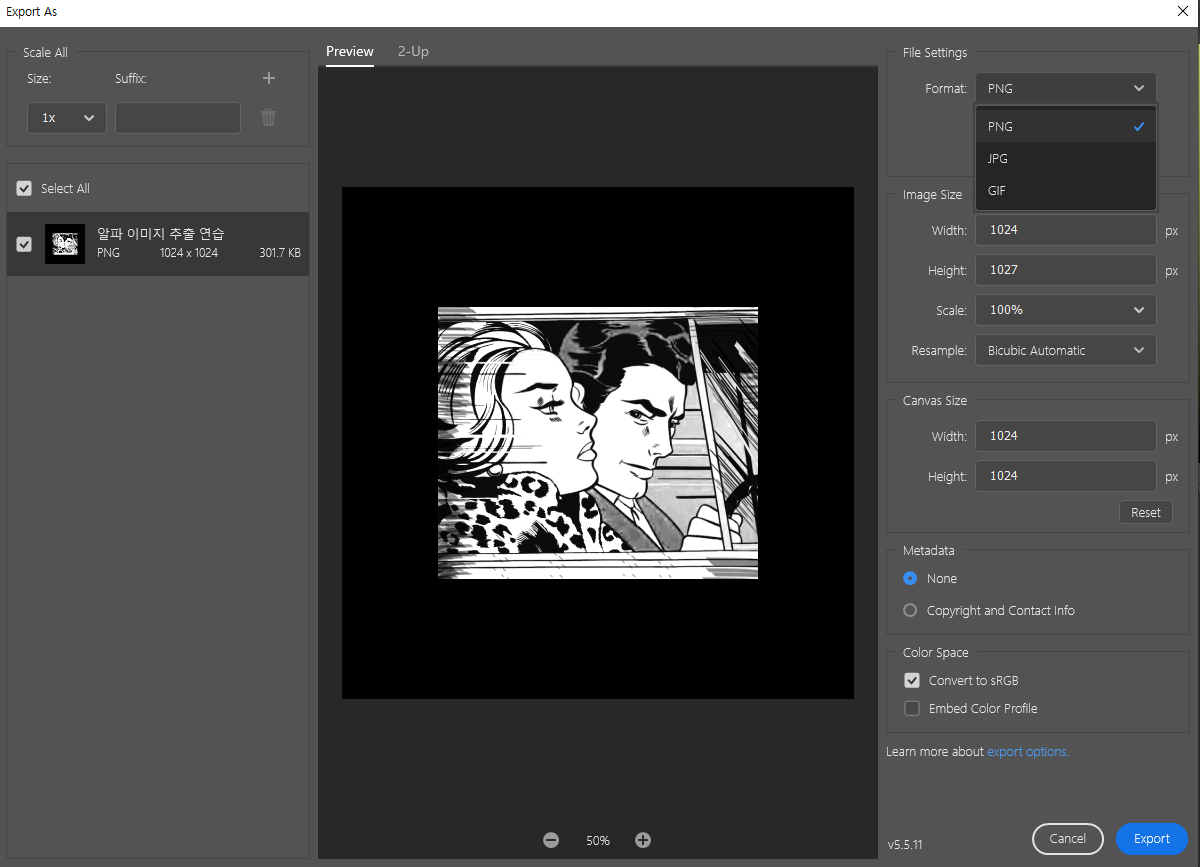

파일 저장

✅ JPEG 또는 PNG

✅ 섭스턴스에서 검색을 하려면 '영문' 으로 권장

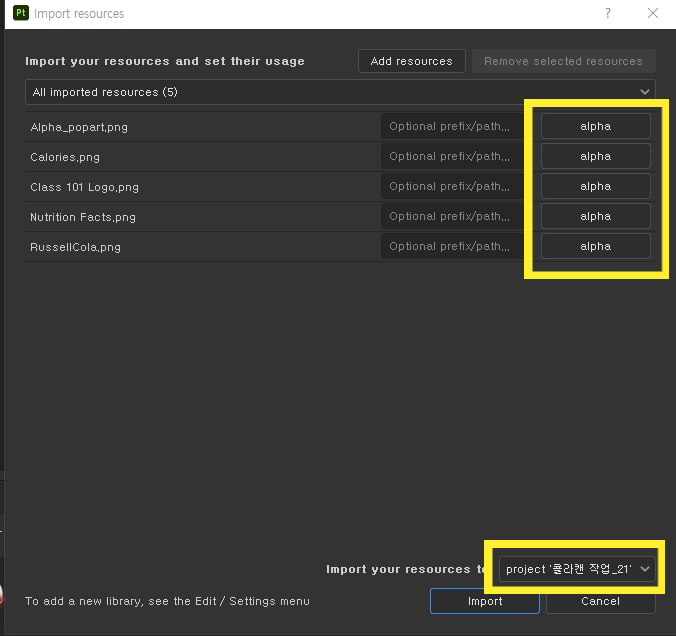

파일 드래그 > My Asset 부분으로 가져오기





✅ 유형을 꼭 Alpha 로 설정

✅ 이번 프로젝트에서만!!!! 사용할 것 이기 때문에 > 'project 콜라겐 작업' 으로 설정



Cf. 창 종료 후 사라지게 하려면 > current ssession

해당 프로젝트에서만!!!! 사용 > 'project 이름'

해당 프로젝트 이외, 모든 프로젝트 사용 > 'library' 로 넣기





✅ 드래그 해서 > 넣기

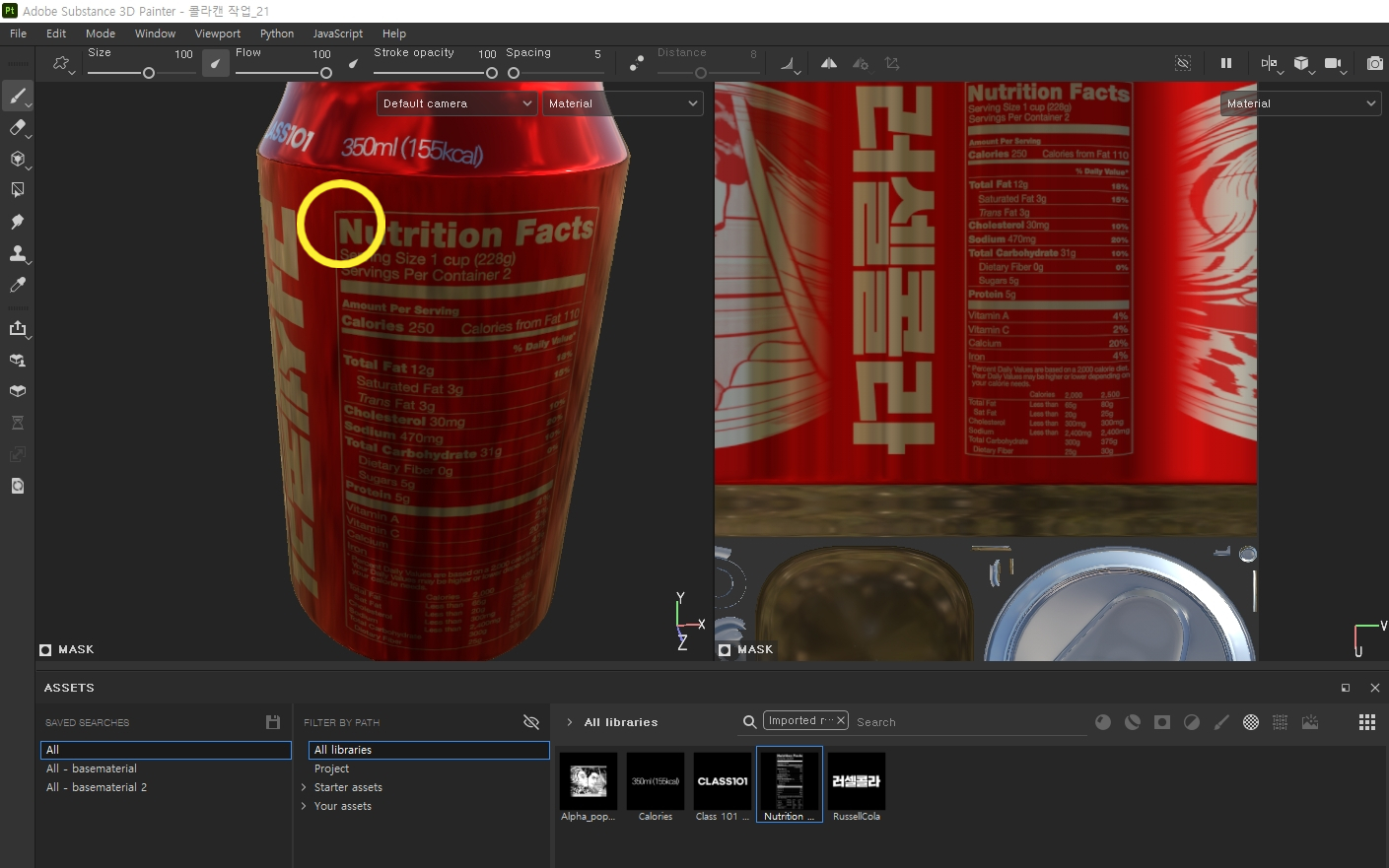

✅ 아이콘 더블 클릭 시 > 곧바로 바뀐다!!!!!! ⭐⭐⭐⭐⭐⭐⭐



angle 로 각도를 돌려줘서 찍기



약간 왜곡이 생김 > 해결하려면

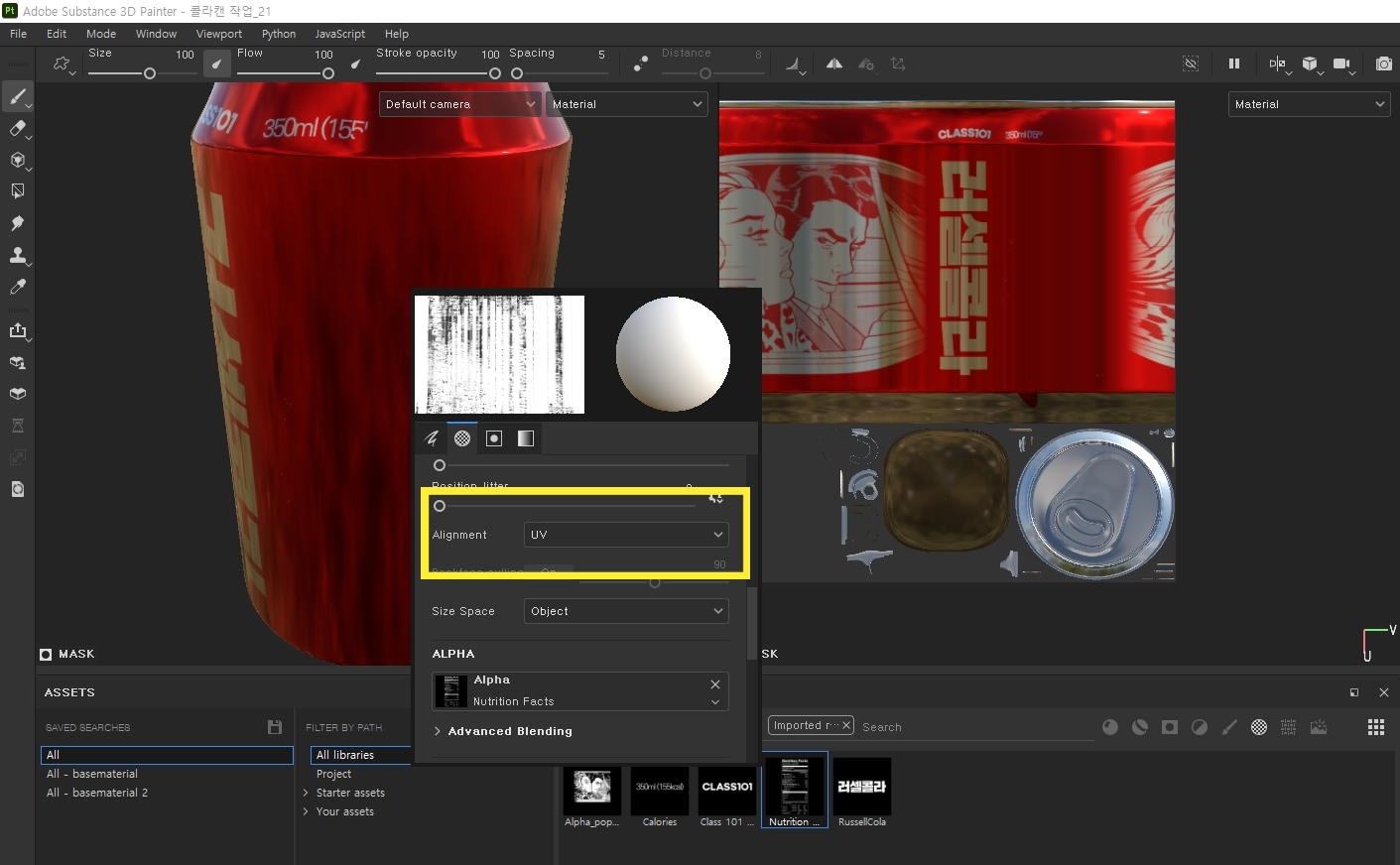

브러쉬 우클릭 > ⭐ alignment 중 UV ⭐ 를 누른다. ⭐⭐⭐⭐⭐⭐

Cf. Tangent Wrap : 모델링 굴곡을 인식해서 찍어주는 기능  ⭐⭐⭐⭐⭐



Cf. 2D 에서 대응하는 곳이 어딘지 확인하는게 너무 중요









팁 모음

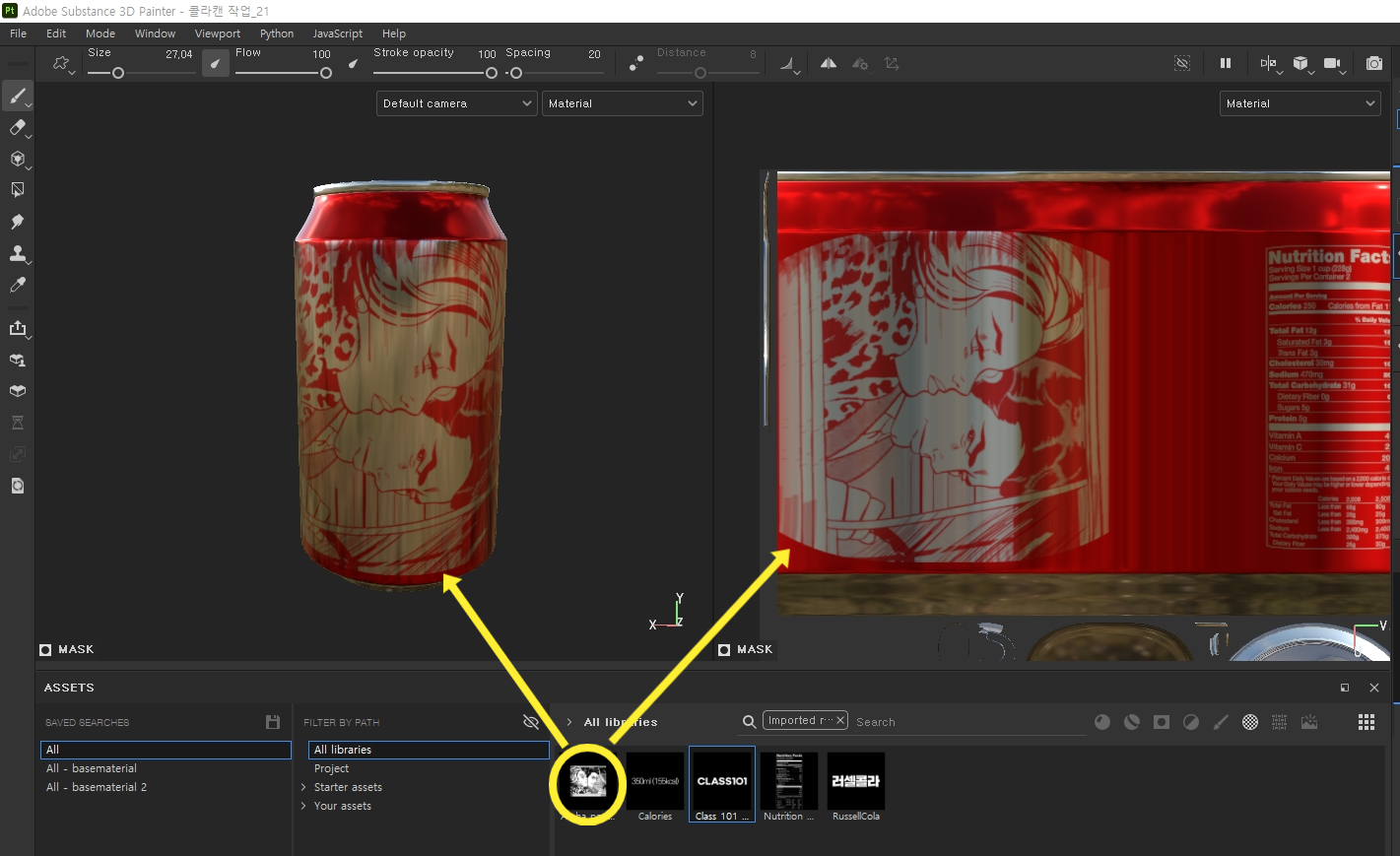

알파 이미지 더블클릭 > 알파 브러쉬로 바로 변환

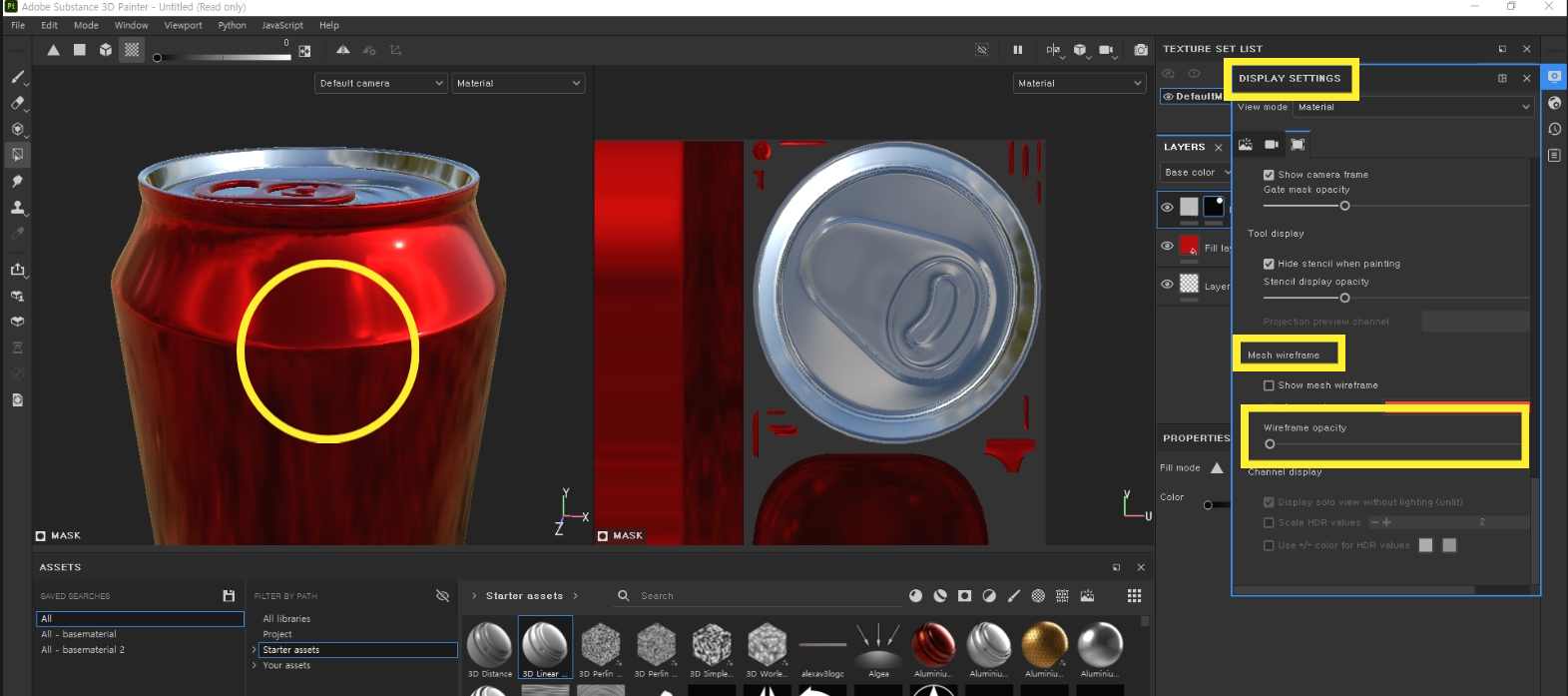

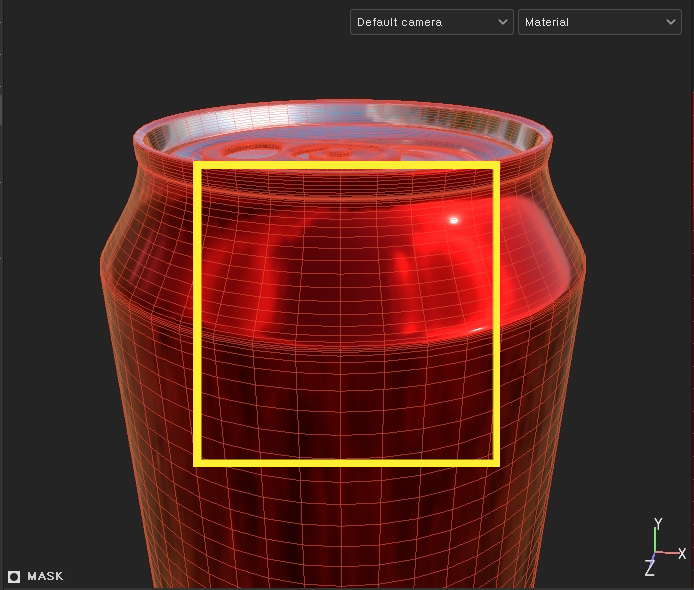

Cf. 정사각형 빗금이 불편한 경우

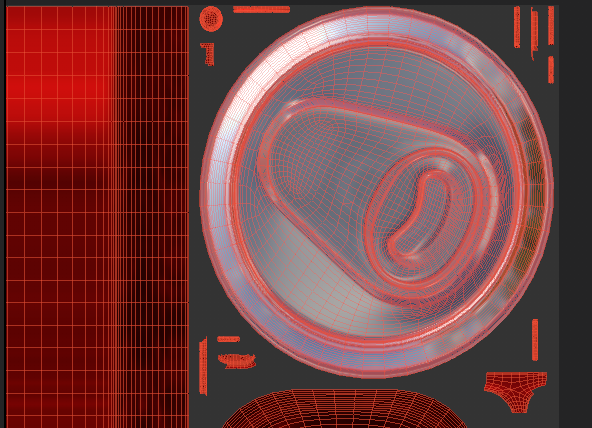

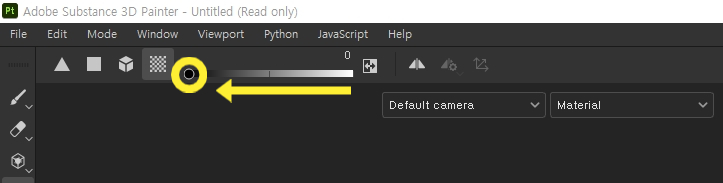

Display settings > mesh wire frame
