3ds Max 기초_9 (feat. 정렬(Align)과 축(Pivot))

요약



구분	설명	비고
Align
▫ 쓰임새	'두 오브젝트를 딱 떨어지게 맞추는 것'
▫ 방법	'붙이려는 것(current)' 과 '붙일 대상(target)'  2가지 오브젝트가 있어야 함
	'붙일 대상(target)'의 '어떤 축(x,y,z)' 으로 붙일 것 인가. 를 결정
▫ detach 를 이용한 align	해당 면' 을 'detach' > 기둥 박스랑 정렬 하고 > 그 다음 attach ⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐	나중에 align 할 때 중요할 수도
▫축 align	이동, 회전 등에 있어서 '축 align' 도 중요
Normal Align
▫ 방법	아이콘 클릭 - current object 클릭 - target object 클릭
	아이콘은 일반 align 아이콘 중 3번째 것



---

Align

◼ 정렬(align) 이란 '두 오브젝트를 딱 떨어지게 맞추는 것'



▫ 3ds Max 에서 '딱 떨어지게' 맞추려면?

1) snap 기능을 사용할 수 있을 것 임.

2) 추가적으로 알아볼 예정



◼ Align 하기 위한 요소 (핵심 개념⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐)

1) '붙이려는 것(current)' 과 '붙일 대상(target)'  2가지 오브젝트가 있어야 함. ⭐⭐⭐⭐⭐⭐⭐⭐

2) '붙일 대상(target)'의 '어떤 축(x,y,z)' 으로 붙일 것 인가. 를 결정해야함. ⭐⭐⭐⭐⭐⭐⭐





pivot

◼ 축(pivot) 은 '상자위에 있는 뚜껑' 이 '제대로 닫혀있는 것' 과 '제대로 닫히지 않는 것' 간의 차이를 생각하면 됨.

◼ '회전' '사이즈 확대' 등의 transform 과정에서, '무엇을 기준' 으로 'transform' 될 것 인가! 를 결정하는 곳



ex) 가운데 '축' 을 기준으로 '회전' 한다.

응용하면,

가운데 '축' 을 기준으로 '사이즈 확대 / 비율 변경' 등도 할 수 있겠지.

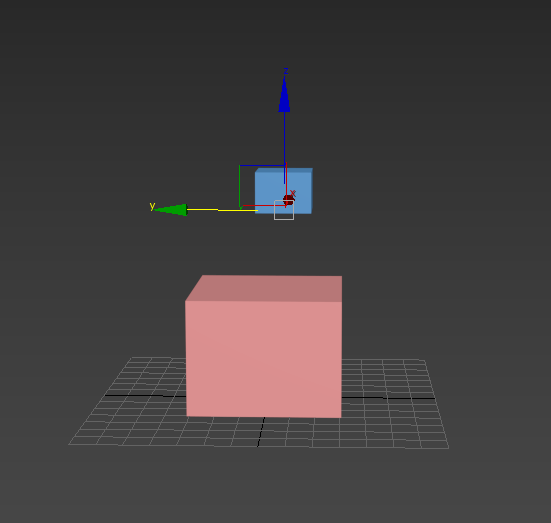

'작은 박스(current object)' 를 '큰 박스(target object)' '위' 에 정렬 시키기

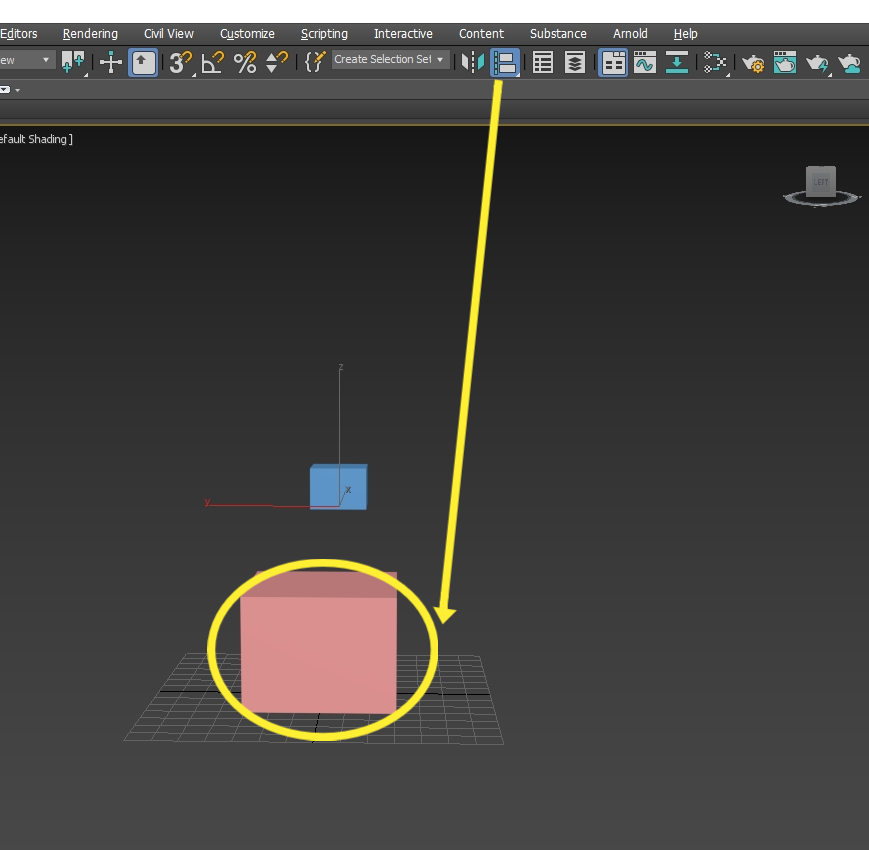

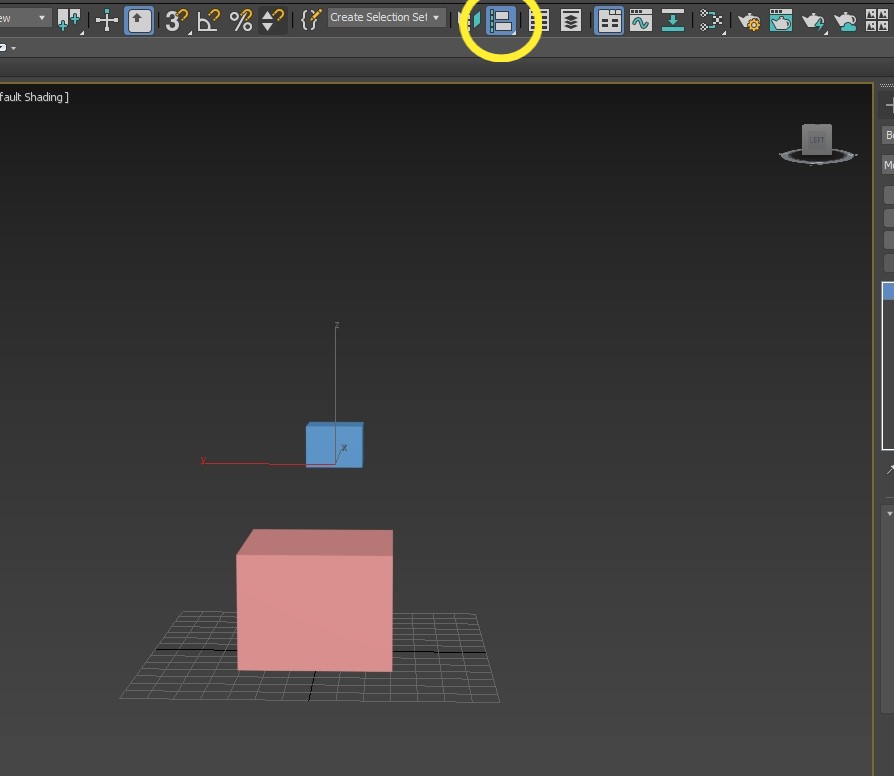

◼ '작은 박스(current object)' 를 클릭 > align 정렬 아이콘 클릭 > 정렬할 큰 박스(target object) 클릭

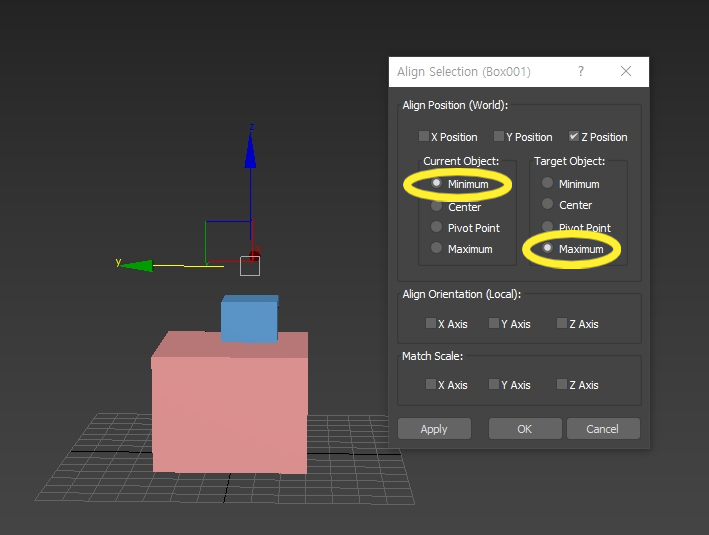

◼ 옵션 셋팅

▫ [뭘 하고 싶은지 확인] (직관적이어야 함)

'작은 박스' 를 '큰 박스' 위에 올리고 싶음.



▫ [어떤 축의 관점에서 움직이게 되는지 확인]

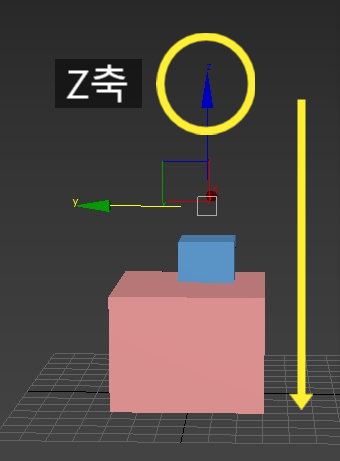

작은 박스를 '뷰포트 기준 위-아래' 로 움직여야 붙는다는 걸 알 수 있음. > '뷰포트 위 - 아래' 는 'Z축' 으로 움직이는 것 임. > '축 체크



▫ [각각 오브젝트의 어떤 면, 엣지, 점' 을 만나게 할지 선택]

'작은 박스의 밑면' 과 '큰 박스의 윗면' 을 만나게 해야 함.



'작은 박스' 의 관점에서는 '작은 박스의 Z축 중 가장 낮은 부분' 을 만나게 하는 것 임. > SO, Minimum 체크

'큰 박스' 의 관점에서는 '큰 박스의 Z축 중 가장 높은 부분' 을 만나게 하는 것 임. > SO, Maximum 체크

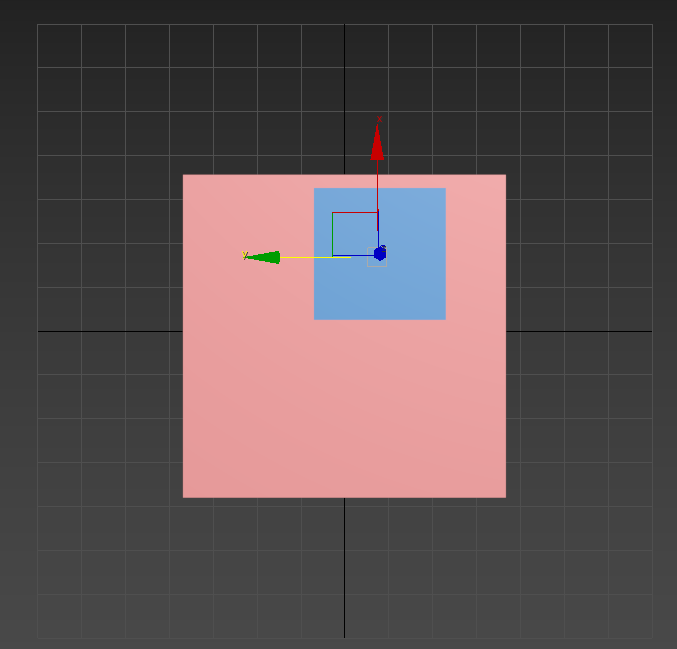

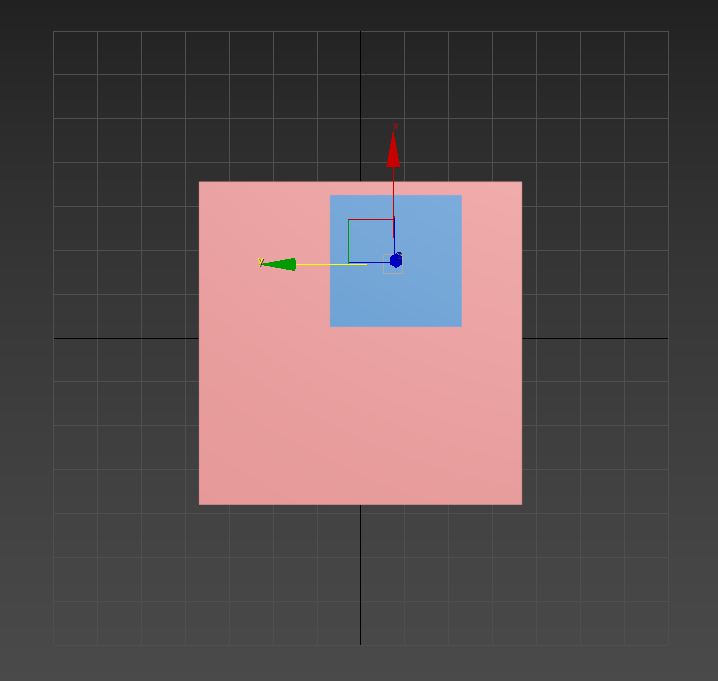

'작은 박스(current object)' 를 '큰 박스(target object)' '딱 가운데' 에 정렬 시키기

◼ '작은 박스(current object)' 를 클릭 > align 정렬 아이콘 클릭 > 정렬할 큰 박스(target object) 클릭







◼ 옵션 셋팅

▫ [뭘 하고 싶은지 확인] (직관적이어야 함)

'작은 박스' 를 '큰 박스' '한 가운데에' 에 올리고 싶음.



▫ [어떤 축의 관점에서 움직이게 되는지 확인]

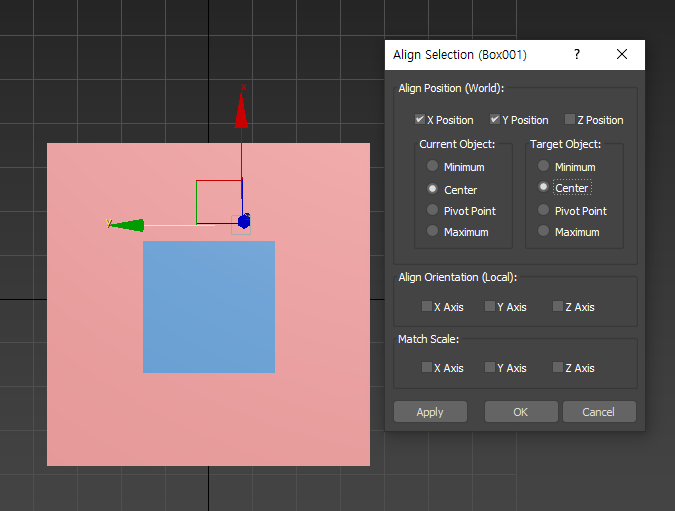

작은 박스를 '뷰포트 기준 좌우 + 위아래' 로 움직여야 붙는다는 걸 알 수 있음. > '뷰포트 좌우 & 위아래' 는 'X,Y축' 으로 움직이는 것 임. > 'X,Y 축 체크

▫ [각각 오브젝트의 어떤 면, 엣지, 점' 을 만나게 할지 선택]

'작은 박스의 밑면' 과 '큰 박스의 윗면' 을 만나게 해야 함.



'작은 박스' 의 관점에서는 '작은 박스의 가운데 부분' 을 만나게 하는 것 임. > SO, Center 체크

'큰 박스' 의 관점에서는 '큰 박스의  가운데 부분' 을 만나게 하는 것 임. > SO, , Center 체크



🔺 다만, minimum 과 maximum 값 계산이 뭘 기준으로 하는지는 모르겠다. 🔺

🔺 알고 싶은데, 책을 봐야 하나.

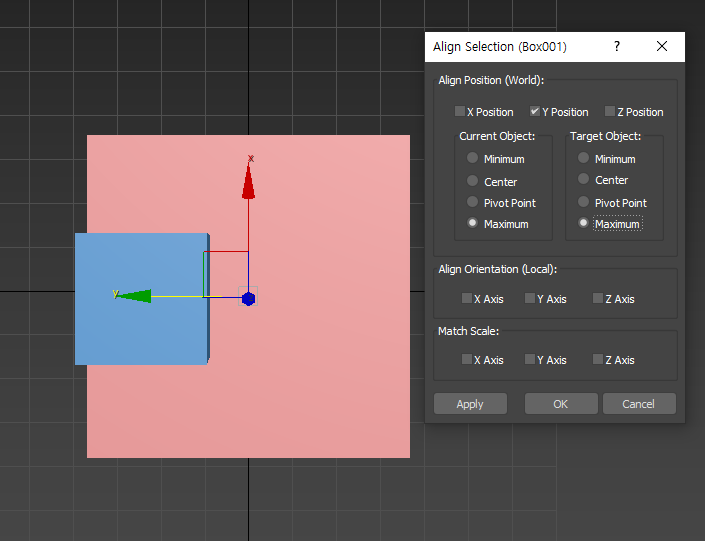

🔺 왼쪽 정렬일 때, "왜 minumum 값이 이렇게 계산되고, maximum 값이 이렇게 계산되는지 모르겠음"





◼ 오른쪽 삿갓 box 를 - 왼쪽 박스 위에 올리려면?



1. extrude 하기 전에 맞추기 (시간차) ⭐⭐⭐⭐⭐

즉, 먼저 밑면을 맞추고 > 올리면 될 수도.





2. '해당 면' 을 'detach' > 기둥 박스랑 정렬 하고 > 그 다음 attach ⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐

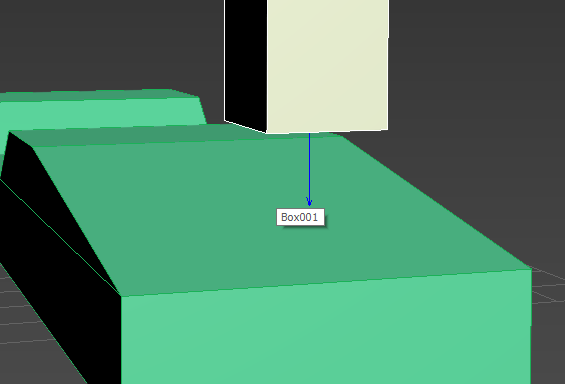

Normal Align 활용 > '기울어진 면' 에 맞게 배치하기 ⭐⭐⭐⭐⭐⭐





◼  normal align 아이콘 클릭 (3번째 아이콘) > current object 클릭 > target object 클릭 (⭐⭐⭐ 'local align 아이콘' 이 있다는 것!)

⭐ 순서가 조금 다름! 을 주의! ⭐



▫ 이 부분 설정값은 우선 pass



◼ 이걸 앞으로 기울여주게 하려면

▫ view 를 local 로 커서를 바꿔서 움직일 수 있음!  (⭐⭐⭐ 이 부분도 완전히 몰랐음⭐⭐⭐)

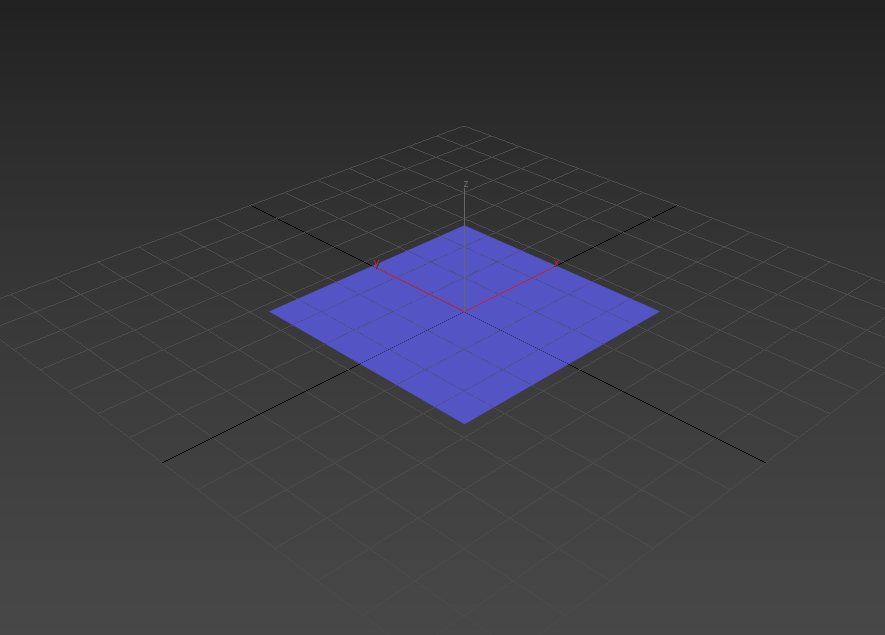

박스 축을 가운데로 옮기기



◼ 박스의 기본 축은 '가운데' 임. > 그래서, 이상한 모양으로 옆으로 빠짐.



즉, '박스의 가운데' 이면서, 'Z 축에서는 맨 아랫 부분' 에 있음.





◼ 축 옮겨주기

▫ Hierarchy 탭에서 > affect pivot only 아이콘 클릭 > '축' 을 뚜껑의 '왼쪽 아래' 에 정확히 정렬! ⭐⭐⭐⭐⭐⭐

🔺🔺🔺 맞아 이게 잘 생각이 안 나네. 🔺🔺🔺

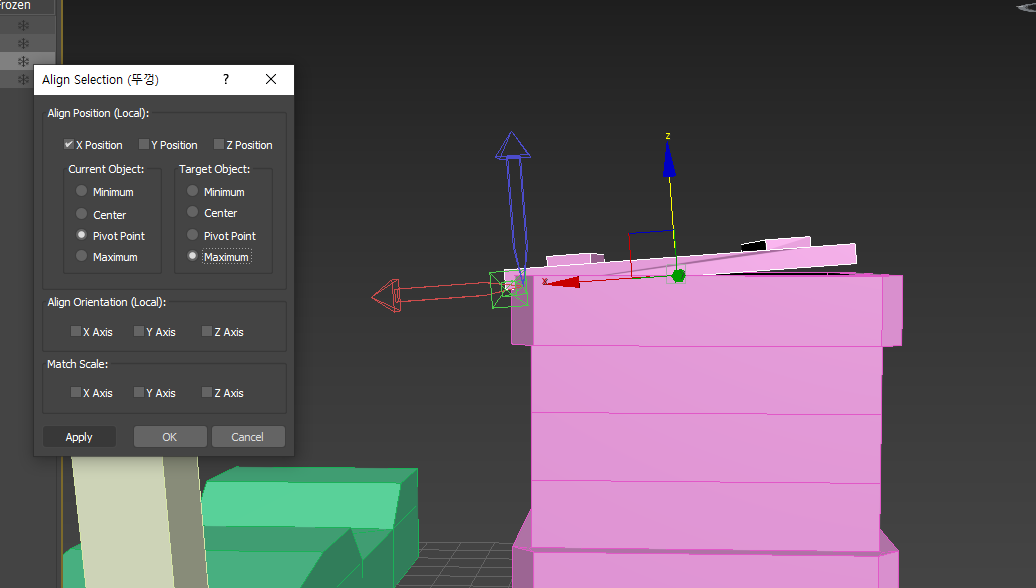

▫ current object (축) 를 target object (뚜껑) 에 붙여서 > 뚜껑이 옆면에 붙어있는 상태로, 기준으로 열렸다 닫혔다 하게 만들기. ⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐



⭐ 움직일 때는 'Pivot Point' 를 찍어줘야 함! ⭐



Cf. Angle Snap Toggle 이용하면 > 5도 각도로 움직이게 된다.





궁금한 점

◼ 이 불필요한 선을 어떻게 하면 없앨 수 있을까?





팁

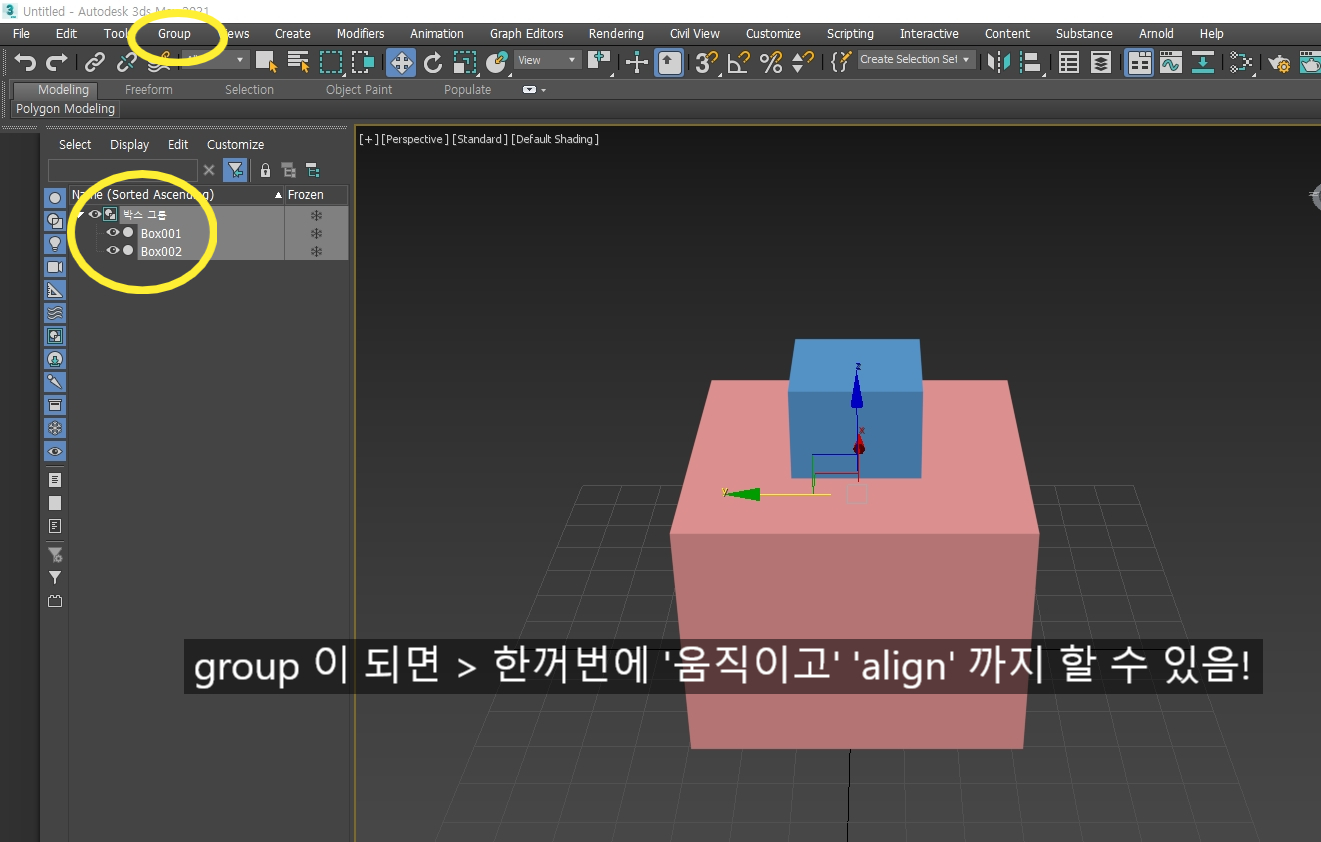

◼ group 이 되면 > 한꺼번에 '움직이고' 'align' 까지 할 수 있음!





CTRL 키 누르고 그리면 > '정사각형' 이 그려진다.
