33. 라이팅 중급 : volumertic fog 이용 (feat. Volumetric fog, God ray, Light shaft,



[안개의 원리]

환경을 먼지로 채운다 > 빛의 산란을 계산한다.





[언리얼 안개의 원리]

언리얼은 object 간의 거리를 알고 있다.



[라이팅 포함 > 버퍼 시각화 > 씬 depth]

거리값을 시각화한 것을 보여주는 기능



sky sphere blue print OFF 하고 보면 아래와 같음.



흰색이면 > 멀다

어두우면 > 가까움



⭐⭐⭐⭐⭐ '오브젝트의 위치값' 을 기반으로 > '현재 카메라' 와 '얼마나 떨어져 있는가.' 를 명확히 알고 있음.



이러한 계산 방식을 활용한 안개 표현 방식

'거리 값' 을 바탕으로 - '멀리 있는 오브젝트' 를 - '좀 더 하얗게(짙게) 표현' 한다. ⭐⭐⭐⭐⭐



이렇게,

'실제 안개 생성 원리' 대로 만들기 보다,

'시각적 효과' 에 집중하면서 'PC 최적화' 를 이루어낸다. ⭐⭐⭐⭐⭐⭐



다만, 일반적인 CG 방식은 'Volumetric Fog' 로 사용할 수 있음. ⭐⭐⭐⭐⭐



extinction scale (사라진다. 소멸) 되어 안 보이는 정도를 늘린다.





[기본 fog 와 volumetric fog 의 차이점]

⭐⭐⭐⭐⭐ 빛에 상호작용 할 수 있는지 여부



[기본 fog]

'빛이 오브젝트와 닿는 곳' 에만 표현됨.

[volumetric fog]

빛이 지나가는 경로에도 산란이 일어남. ⭐⭐⭐⭐⭐⭐⭐





[volumetric fog]



[원리]

직선으로 나가는 빛을 > 먼지에 부딪히는 것 처럼, 다양하게 산란 시킴 > 그래서, 빛을 시각화 함! ⭐⭐⭐⭐⭐⭐



[효과]

빛을 은은하게 표현 가능



[단점]

1. 좀 더 많은 PC 성능 요구

2. Star distance / directional inscattering / fog cut off distance 등 사용 불가



[결론]

1. 라이팅을 은은하게 보여주는 것 등, '라이팅' 기능을 사용해야 한다면 > 필수 ⭐⭐⭐⭐⭐⭐

2. 그게 아니면, '꼭 필수는 아님.' (기본 fog 로 어느 정도 커버 가능)⭐⭐⭐⭐⭐⭐



[색 변화]



[sacttering distribution]

산란이 일어나는 정도를 조금 바꾼다.

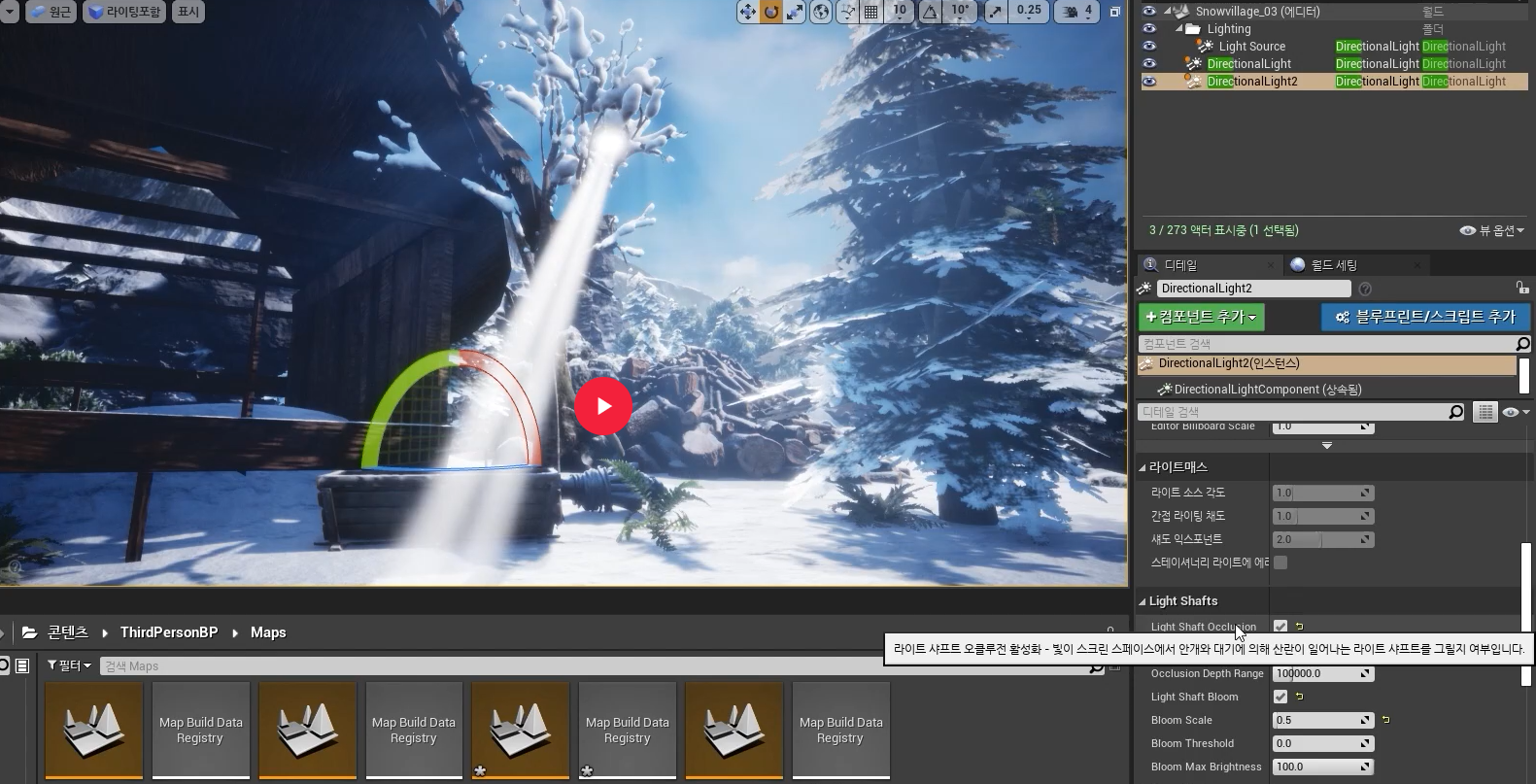

[Light Shaft] ⭐⭐⭐⭐⭐⭐⭐

Light Shaft occlusion & bloom ON > 밝아짐





[효과]

빛이 새어나오는 느낌이 들게 하는 효과



[셋팅]

러쌤은 Bloom Scale을 0.01 정도로 셋팅 ⭐⭐⭐⭐⭐⭐⭐

Bloom Tint > 색 변화



[Light Shaft bloom]



빛샘 기능한 컨트롤



[Light Shaft occlusion]

사물과 빛이 부딪히는 부분을 > 어둡게 표현함 > 빛을 살짝 눌러준다.



[효과]

빛이 새어나오는 걸 강조할 수 있음.

역동적인 느낌.





[Light Shaft와 Directional light]



'Light Shaft는 directioal light 의 각도' 에 따라서 > 어떻게 표현될지 달라짐. ⭐⭐⭐⭐⭐⭐

so, '원하는 directioal light 의 각도' 를 셋팅 > 그 부분을 강조! 해주면 좋음.

다만, 최적화를 위해 'Light Shaft를 위한 directioal light' 는 '적당한 PC 최적화' 를 거쳐주는게 필요





[ 'Light Shaft를 위한 directioal light'의 '적당한 PC 최적화' ]⭐⭐⭐⭐⭐⭐⭐



[기본 무버블 셋팅]

[intentity]

0.01 정도로 약하게만 해도 > 효과는 나타남.

즉, '빛 자체만 있으면' > 표현 될 수 있음.



[cast]

그림자 연산 여부를 결정하는 곳

그림자 연산 = 언리얼에서 PC 성능 많이 필요.

SO, OFF 하는게 중요 ⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐





[개별적인 이름 붙여서 관리]

DirectionalLight2_Shaft ⭐⭐⭐⭐⭐⭐⭐



[God Ray 라고 함] ⭐⭐⭐⭐⭐





bloom scale 조정 > 이 부분 강도 조절 가능
컨셉에 따라 > 있는 듯 없는 듯 한 게 포인트
