35. 블루 프린트, 언리얼 엔진의 꽃 (Feat. 블루프린트 개념 및 예시, TA, 레벨 디자이너, 디자이너 커리어)





[블루 프린트 간단 설명]

[블루 프린트 란?]

제작된 게임 환경에서,

게임에서 상호작용, 변화하고 움직이는 모든것을 만들 수 있는 시스템.



ex) 움직이는 오브젝트 만들기, 오브젝트 묶기 등을 할 수 있다.

ex) UI 연계 - 버튼 누르면 - 환경 구성요소 변화하는 등의 기능을 구현할 수 있음.





[블루 프린트가 디자이너에게 미치는 영향]

1. 타 직무 역할의 장벽을 허물 수 있다.

환경 디자인 직군 = 디자인 영역 > SO, 특정 기능을 넣으려면 > 개발자에게 부탁해야만 하는 ㅠㅠ

블루 프린트를 사용하면 > 개발자에게 도움을 얻지 않아도, 어느 정도로 기능 구현이 가능!

디자이너, 개발자의 경계를 어느 정도 허물었다!



2. 무엇보다, 표현의 장벽을 허물 수 있다.

내리는 눈, 옆으로 오는 눈, 함박 눈 등 다양한 표현의 '기반' 이 된다.





[블루 프린트의 간단한 원리]

머티리얼에서 사용했던 노드를 잇는다. > 광범위한 기능을 구현할 수 있다.

즉, 미리 준비된 노드, 함수를 잇는다. > 게임에 필요한 대부분을 구현할 수 있음. ⭐⭐⭐⭐⭐



구체적으로는,

기존 개발 언어에서 사용되는 '변수, 함수, 매크로, 라이브러리 등의 구조' 는 유지하면서 - 각 기능의 연결을 '코드 작성' 이 아닌, '노드 시스템' 으로 한다. > so, 편하면서, 기능 구현에 문제는 없음.



ex)

언리얼 엔진은 '환경 내 모든 오브젝트의 위치'를 '데이터' 로 갖고 있음. > 블루 프린트를 이용하면, 이 모든 '데이터화된 오브젝트' 를 원하는 방향으로 변경할 수 있음.



Cf. 즉, '모든 것을 새로 만드는 것' 이 아닌, '기존에 있는 것들을 이어준다.' 는 개념으로 접근할 수 있다.





[블루 프린트 중요 개념 : Get 과 Set 의 구분]



[get 이란]

'이미 환경에 존재하는 무언가' 를 불러오는 것.



[set 이란]

'블루 프린트를 통해' 어떤 값을 셋팅, 변경하는 것.







[캐릭터 점프 했을 때 > 움직이는 큐브 만들기]



'get player character 노드' 가 있으면 > '현재 캐릭터를 불러와!' 라고 명령하는 것

get actor location > '캐릭터' 의 '현재 위치' 를 불러와!



[캐릭터의 높이를 불러와서 > 높이에 따라 > 큐브의 회전값을 바꾸기]



블루 프린트 > 레벨 블루 프린트 열기



우클릭 > 'get player character 입력 > return value 에서 꺼내고 > get actor location 입력



cf. 그러면, 디테일 패널에서 '위치' 값을 불러온 것 임.



break vector 로 위치 값 중 '높이' 에 해당하는 'z'값 불러오기



드래그 해서 '블루 프린트 에디터' 로 큐브 가져오기



set actor rotation 으로 > 큐브를 회전시킬 수 있는 값을 불러올 것



cf. '캐릭터의 점프 높이' 를 알아내서 > 그것에 대응해서 > 큐브가 돌아가게 할 것 임.

so, '캐릭터 점프 높이' 알아보기



['캐릭터 점프 높이' 알아보기]



'tick 이벤트' 넣고 > 'print spring' 설정 (print spring 이란, '특정 값을 화면으로 출력' 하는 것)

z값을 > 프린트 스프링에 연결



컴파일 > 플레이 > '캐릭터의 높이 값이 출력됨' > 바닥에서는 258, 환경에서 제일 높은곳에서는 530 정도 ⭐⭐⭐⭐⭐ (기억!!!!!!!!!!!!!!)



프린트 스프링은 값을 확인했기 때문에 > 지워줌



map range unclamped 와 z 를 연결

map range unclamped 의 기능 : 최소값 258 ~ 최대값 530을 > 최소값 0 ~ 최대값 100 의 숫자 구간으로 변경('맵핑') 해줌.

ex) 캐릭터 높이가 258 이면 > 0을 맵핑(변환) 함. ⭐⭐⭐⭐⭐



print spring 연결해서 > 디버깅 : 값이 어떻게 나오는지 확인



컴파일 > 플레이 하면 > 가만히 있을 때 값이 '0' 이 됨. (변환 전에는 258 이었음)





변환된 값을 - 큐브의 y 축 로테이션 돌리는데에 넣어주기

1. make rotator 노드 생성

2. y 축을 돌리기 싶기 때문에 - y 와 연결해주기



여기까지 하면, ['점프 했을 때 > 변환된 값이 나오고 > 그값에 대응해서, 'y축'을 어느 정도로 '회전' 시킬지] 가 나옴 ⭐⭐⭐⭐⭐



그 다음에, '어떤 오브젝트의 y축을 변환시킬거야?' 를 결정해서 - 연결해줘야 함.

'

Q.  '어떤 오브젝트의 y축을 변환시킬거야?'

> '아까 지정한 큐브' 의 'set action rotation' 과 연결



Cf. SetActor노드가 > 큐브 노드에 영향을 주는 것 임



[틱 이벤트 연결하기]

틱 이벤트 기능

매프레임마다 > 새로운 이벤트를 발생하는 기능.

so, '매프레임마다 > 새로운 로테이션을 만들겠다.' 는 의미



Cf. '매 프레임' 이란? 뭐지❓❓❓❓❓❓

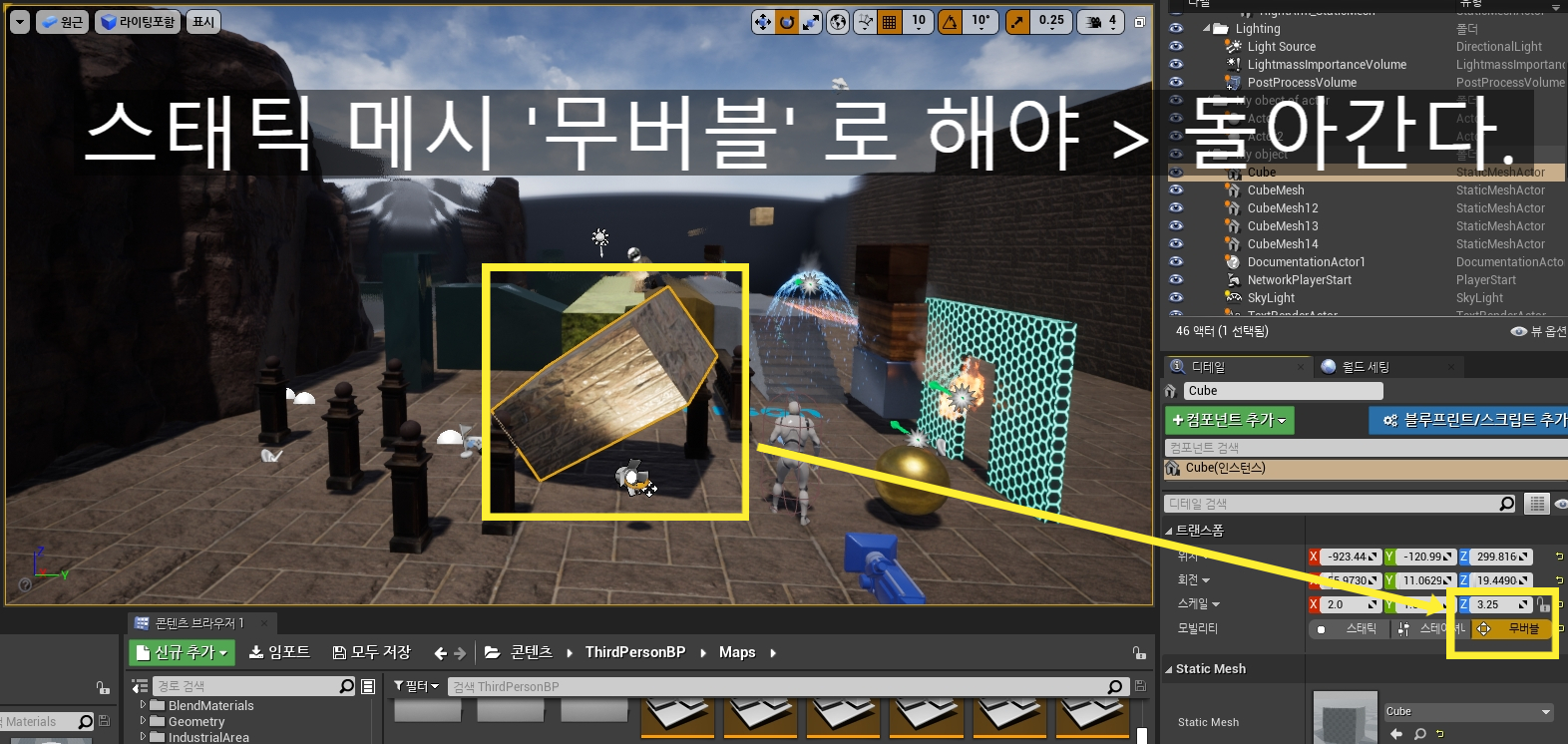

스태틱 메시 > 무버블 로 바꿔주기

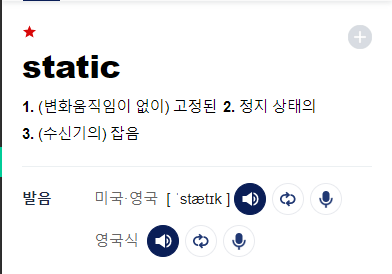

말 그대로, '정적인, 고정적인' 오브젝트를 > '움직일 수 있는 상태' 로 바꿔준다는 것.

[결국]

점프시 > 상자 회전 가능!



Cf. 맵핑(변환) 값 증가 > 박스 더 많은 회전 가능







[C++의 역할]

노드 하나, 하나를 개발하는 것. 일 듯.





[목표 및 커리어 방향]

[목표]

디자이너에게 필요한 블루프린트! 습득!



[커리어 방향]

1. 환경 디자인 계속 하면 > 환경 디자이너

2. 블루 프린트를 공부하면 > TA

3. 환경 디자인 + 밸런스, 난이도, 장애물 배치 등 기획 쪽을 하면 > 레벨 디자이너
